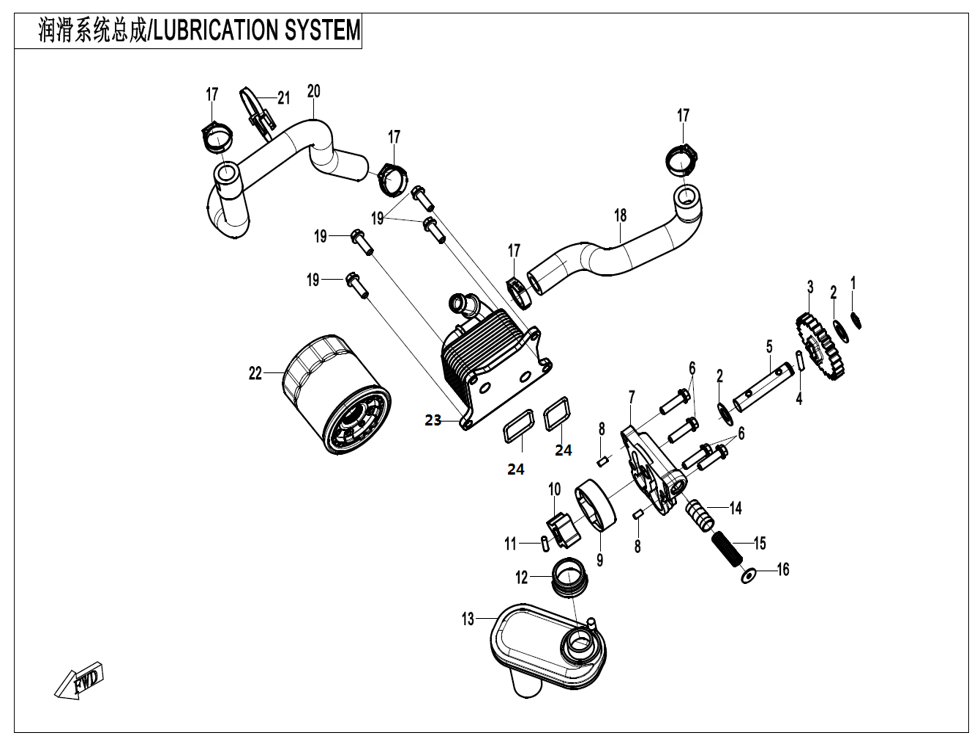

Vue éclatée – LUBRICATION SYSTEM
CFMOTO 450 CF450 SR 2023
24 pièces
1
RETAINER 11
Réf. OEM 30801-01100
2
WASHER 11x20x1
Réf. OEM 0SQV-071003-1000
3
GEAR, OIL PUMP
Réf. OEM 0SQV-071001-1001
4
NEEDLE PIN P 4 21.8
Réf. OEM 30406-00402
5
SHAFT, OIL PUMP
Réf. OEM 0SQV-071002-1000
6
BOLT M6x22 M6x22
Réf. OEM 0010-022020-00002
7
COVER, OIL PUMP
Réf. OEM 0SQV-071101-1000
8
ROLLER NEEDLE P4×7.8 P4×7.8
Réf. OEM 30406-00401
9
OUTER ROTOR, MAIN OIL PUMP
Réf. OEM 0700-071003
10
INNER ROTOR, MAIN OIL PUMP
Réf. OEM 0700-071004
11
NEEDLE PIN P 4 15.8
Réf. OEM 30406-00400
12
SEAL RING
Réf. OEM 0700-070101
13
FILTER
Réf. OEM 0SQV-073100-1000
14
PLUNGER
Réf. OEM 1F30-070102-10000
15
SPRING
Réf. OEM 1F30-070103
16
WASHER 14
Réf. OEM 1F30-070104
17
CLAMP Dia 22.5
Réf. OEM 0SQV-028002-1000-M1
18
WATER OUTLET PIPE, OIL COOLER
Réf. OEM 0SQV-072001-1000
19
BOLT M6X18
Réf. OEM 0010-023008-00001
20
WATER INLET PIPE, OIL COOLER
Réf. OEM 0SQV-072002-1000
21
TIE BAND
Réf. OEM 0SQV-072200-1000-M1
22
OIL FILTER CHINESE for 283MT CHINESE LABEL
Réf. OEM 0700-070200
23
OIL COOLER
Réf. OEM 0SQV-072100-1000
24
SEAL RING, OIL COOLER
Réf. OEM 0SQV-072003-1000
LUBRICATION SYSTEM
