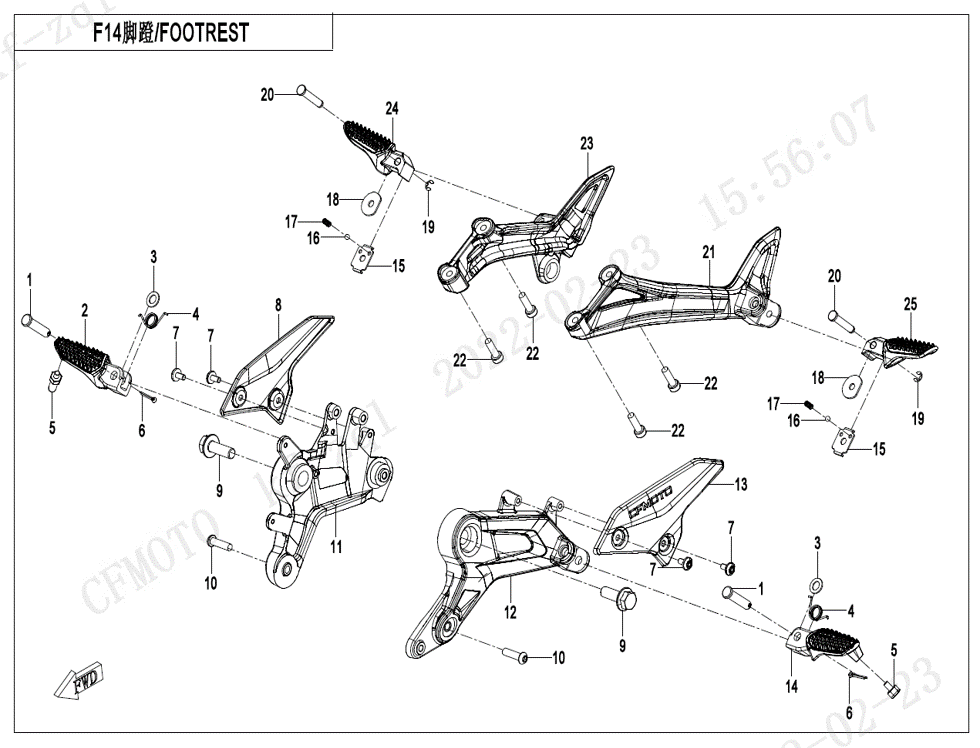

Vue éclatée – FOOTREST
CFMOTO 450 CF450 SR-S 2024
25 pièces
1
PIN SHAFT
Réf. OEM 6WWV-140141-5000
2
RH FRONT FOOTREST SEAT MERCURY SILVER
Réf. OEM 6AQV-140900-1000-0VR00
3
$WASHER
Réf. OEM 30300-100112
4
SPRING
Réf. OEM A000-140103-20000
5
LIMIT SCREW
Réf. OEM 6AQV-140620-1000
6
COTTER PIN
Réf. OEM 30903-0322210
7
INNER HEX SCREW M6x12
Réf. OEM 6WWV-046701-5000
8
PANEL, RH FRONT FOOTREST BRACKET MERCURY SILVER
Réf. OEM 6AQV-140710-1000-0VR00
9
BOLT
Réf. OEM 0800-014009-00002
10
BOLT M8×30
Réf. OEM 30006-080030810
11
BRACKET, RH FRONT FOOTREST
Réf. OEM 6AQV-142700-1000
12
BRACKET, LH FRONT FOOTREST
Réf. OEM 6AQV-142600-1001
13
PANEL, LH FRONT FOOTREST BRACKET MERCURY SILVER
Réf. OEM 6AQV-140610-1000-0VR00
14
LH FRONT FOOTREST SEAT MERCURY SILVER
Réf. OEM 6AQV-140800-1000-0VR00
15
LOCATING GASKET ?
Réf. OEM A000-140104
16
STEEL BALL
Réf. OEM 5190-037814
17
SPRING
Réf. OEM 5190-037813
18
LOCATING GASKET ?
Réf. OEM A000-140106
19
CIRCLIP 6 6
Réf. OEM 30802-00603
20
PIN SHAFTf8 f8
Réf. OEM A000-140142
21
BRACKET, LH REAR FOOTREST MIST SILVER BLACK
Réf. OEM 6AQV-140200-1001-0D300
22
SCREW M8×20
Réf. OEM 30102-080020810
23
RH REAR FOOTREST BRACKET MIST SILVER BLACK
Réf. OEM 6AQV-140300-3000-0D300
24
RH REAR FOOTREST SEAT MERCURY SILVER
Réf. OEM 6AQV-140500-1000-0VR00
25
LH REAR FOOTREST SEAT MERCURY SILVER
Réf. OEM 6AQV-140400-1000-0VR00
FOOTREST
