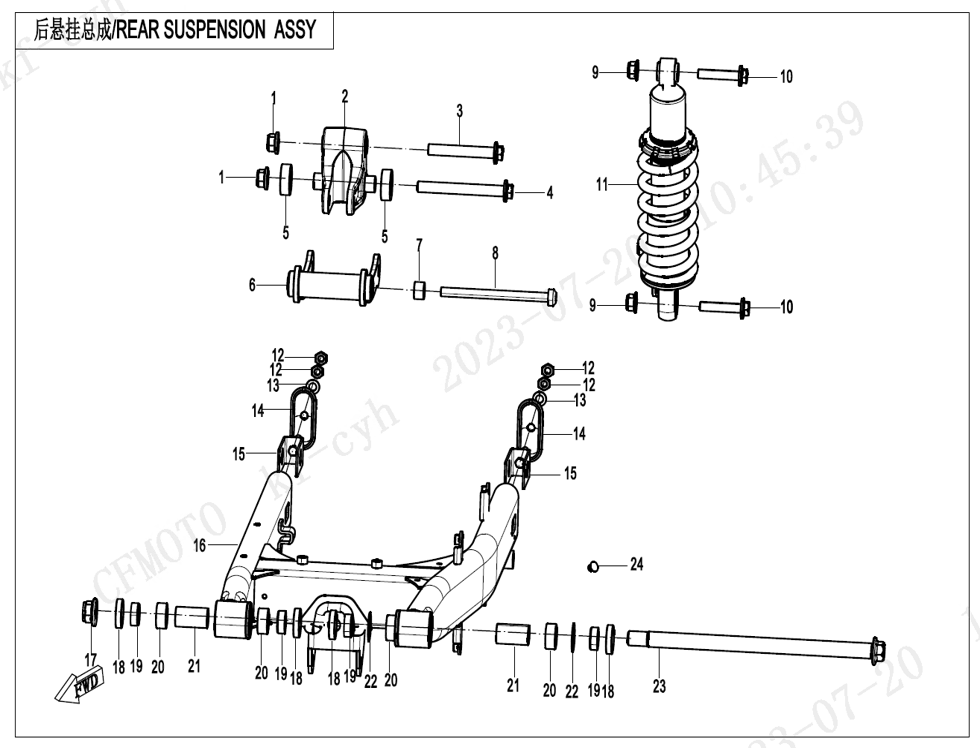

Vue éclatée – REAR SUSPENSION
CFMOTO 450 CF450CLC E5+ 2025
24 pièces
1
NUT M12
Réf. OEM 30204-122810
2
A-SHAPE SWING ARM ASSY
Réf. OEM 6AQV-060550-1000
3
BOLT M12x80, SWING ARM M12x80
Réf. OEM 6AQV-060008-1002
4
BOLT
Réf. OEM 30024-122110110
5
RETAINER
Réf. OEM 6AQV-060504-1000
6
TIE ROD
Réf. OEM 6AQV-060600-1001
7
SPACER, TIE ROD
Réf. OEM 6AQV-060005-1000
8
BOLT M10x130, TIE ROD M10x130
Réf. OEM 6AQV-060009-1002
9
NUT M10X1.25
Réf. OEM 30204-102110
10
BOLT M10x50, REAR SHOCK ABSORBER M10x50
Réf. OEM 6AQV-060004-1002
11
REAR SHOCK ABSORBER
Réf. OEM 6AQV-060100-7100-M2
12
NUT M8
Réf. OEM 30200-080810
13
WASHER
Réf. OEM 30306-080112
14
GUARD, CHAIN ADJUSTER MAUD SPIRIT BLACK
Réf. OEM 6AQV-060021-7100-0BP00
15
CHAIN ADJUSTER ASSY
Réf. OEM 6AQV-060020-7100
16
REAR FORK ASSY MAUD SPIRIT BLACK
Réf. OEM 6AQV-060300-7100-0BP00
17
NUT M16x1.5 M16x1.5
Réf. OEM 6AQV-060006-1000-M1
18
OIL SEAL
Réf. OEM 6WWV-060030-5000-10
19
BUSHING, REAR SWING ARM
Réf. OEM 6WWV-060002-5000
20
NEEDLE BEARING
Réf. OEM 30403-02280
21
LINER, REAR SWING ARM
Réf. OEM 6WWV-060003-5000
22
WASHER, REAR SWING ARM
Réf. OEM 6WWV-060004-5000
23
REAR FORK SHAFT
Réf. OEM 6AQV-060001-7100
24
RUBBER PLUG, CLUTCH LEVER
Réf. OEM 6KM#-100002-8000
REAR SUSPENSION
