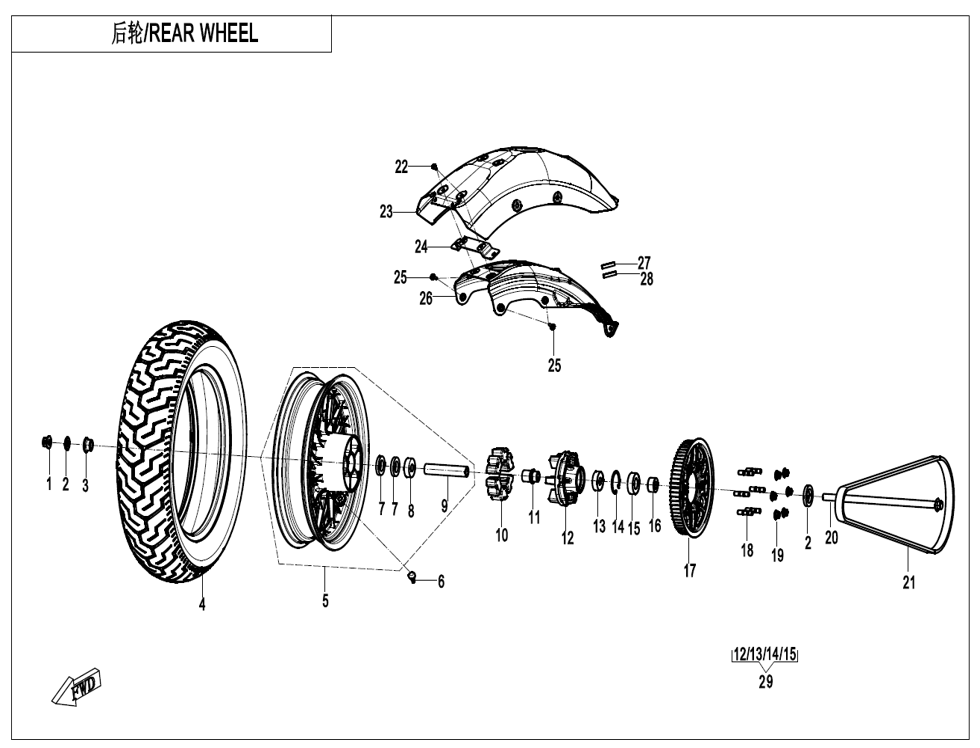

Vue éclatée – REAR WHEEL
CFMOTO 450 CF450CLC E5+ 2025
29 pièces
1
NUT M16x1.5 M16x1.5
Réf. OEM 6AQV-060006-1000-M1
2
BRAKE REAR WHEEL SHAFT PLAIN WASHER
Réf. OEM 6AQV-110033-7100
3
RH SHAFT BUSHING, REAR WHEEL
Réf. OEM 6AQV-110004-1000
4
TIRE
Réf. OEM 30705-1602
5
REAR RIM ASSY MIDNIGHT BLACK
Réf. OEM 6AQV-110200-7100-0BV00
6
INFLATION VALVE
Réf. OEM 5190-070030-1000
7
BEARING
Réf. OEM 30400-01784
8
OIL SEAL FB27x47x7
Réf. OEM 30500-027800N
9
REAR RIM MIDDLE SPACER
Réf. OEM 6AQV-110202-7100
10
DRIVEN PULLEY SEAT DAMPER
Réf. OEM 6AQV-110004-7100
11
DRIVEN PULLEY SEAT SHAFT SLEEVE
Réf. OEM 6AQV-110003-7100
12
DRIVEN PULLEY SEAT
Réf. OEM 6AQV-110501-7100
13
$BEARING, BALL
Réf. OEM 30400-02503
14
$RETAINER
Réf. OEM 30800-05205
15
OIL SEAL FB35×52×8
Réf. OEM 30501-035800N
16
LH SHAFT BUSHING, REAR WHEEL
Réf. OEM 6AQV-110003-1000
17
DRIVEN PULLEY MAUD SPIRIT BLACK
Réf. OEM 6AQV-110009-7101-M1-0BP00
18
"DRIVEN PULLEY SEAT STUD "
Réf. OEM 6AQV-110034-7100
19
NUT M10X1.25
Réf. OEM 30204-102810
20
REAR WHEEL SHAFT
Réf. OEM 6AQV-110001-7100
21
SYNCHRONOUS BELT
Réf. OEM 6AQV-110008-7100-M1
22
BOLT M6X16
Réf. OEM 30006-060016810
23
REAR FENDER OUTER PLATE NEBULA BLACK
Réf. OEM 6AQV-110021-7101-0BM00
24
SEAT SUPPORT
Réf. OEM 6AQV-030120-7100
25
BOLT M8x20
Réf. OEM 5HY0-220113
26
REAR FENDER INNER PLATE ASSY
Réf. OEM 6AQV-110010-7101
27
FENDER RUBBER 1
Réf. OEM 6AQV-110031-7100
28
FENDER RUBBER 2
Réf. OEM 6AQV-110032-7100
29
DRIVEN PULLEY SEAT ASSEMBLY
Réf. OEM 6AQV-110500-7100
REAR WHEEL
