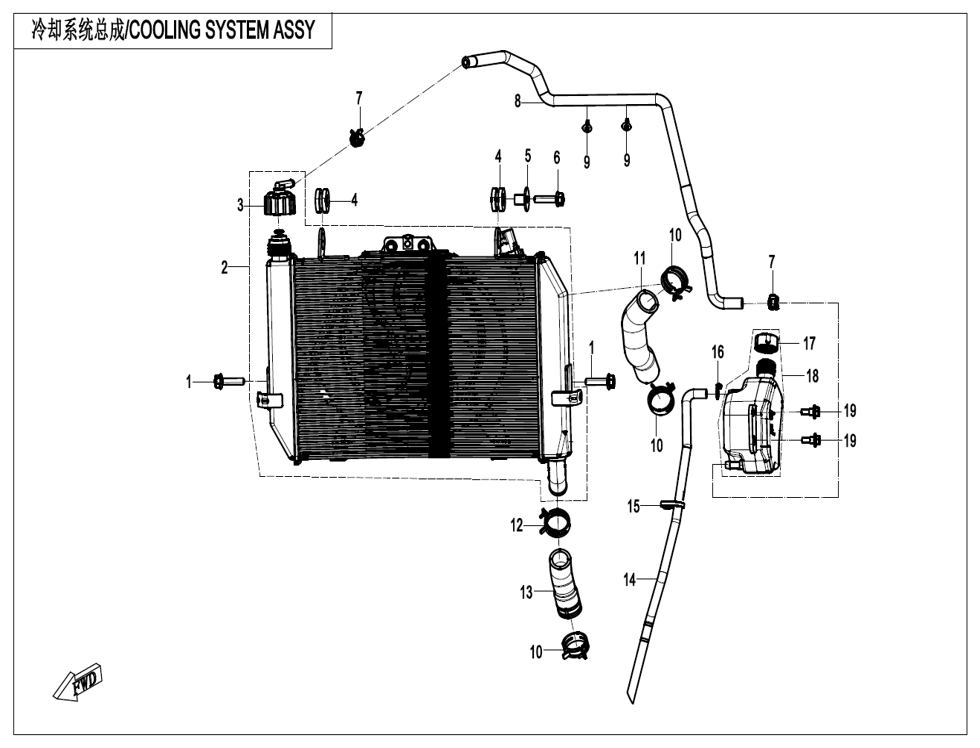

Vue éclatée – COOLING SYSTEM
CFMOTO 675 CF675 NK A3 2025
19 pièces
1
INNER HEX SCREW M6x25
Réf. OEM 6WWV-047002-5000
2
RADIATOR FAN ASSY
Réf. OEM 6GUV-181000-3000
3
FILLER CAP ASSY
Réf. OEM 6GUV-181010-6001
4
DAMPER?, RADIATOR
Réf. OEM A000-180005
5
SLEEVE, RADIATOR DAMPING RUBBER MAT 2
Réf. OEM A000-180010-20000
6
BOLT M8x30
Réf. OEM 30006-080030870
7
CLAMP
Réf. OEM 30601-212570
8
RESERVOIR CONNECTING PIPE
Réf. OEM 6GUV-180003-3000
9
TIE BAND
Réf. OEM 7030-150005
10
CLAMP
Réf. OEM 30605-132060
11
RADIATOR WATER INLET HOSE
Réf. OEM 6GUV-180001-5600
12
CLAMP
Réf. OEM 30601-229060
13
RADIATOR WATER OUTLET HOSE
Réf. OEM 6GUV-180002-5600
14
RESERVOIR OVERFLOW HOSE
Réf. OEM 6GUV-180004-3000
15
TIE BAND
Réf. OEM 8010-150003
16
CLAMP A11
Réf. OEM 30601-111010
17
RESEVOIR COVER
Réf. OEM 6AQV-180110-1000
18
RESERVOIR ASSY
Réf. OEM 6GUV-180100-3000
19
BOLT M6x17
Réf. OEM 5HY#-040002-1000
COOLING SYSTEM
