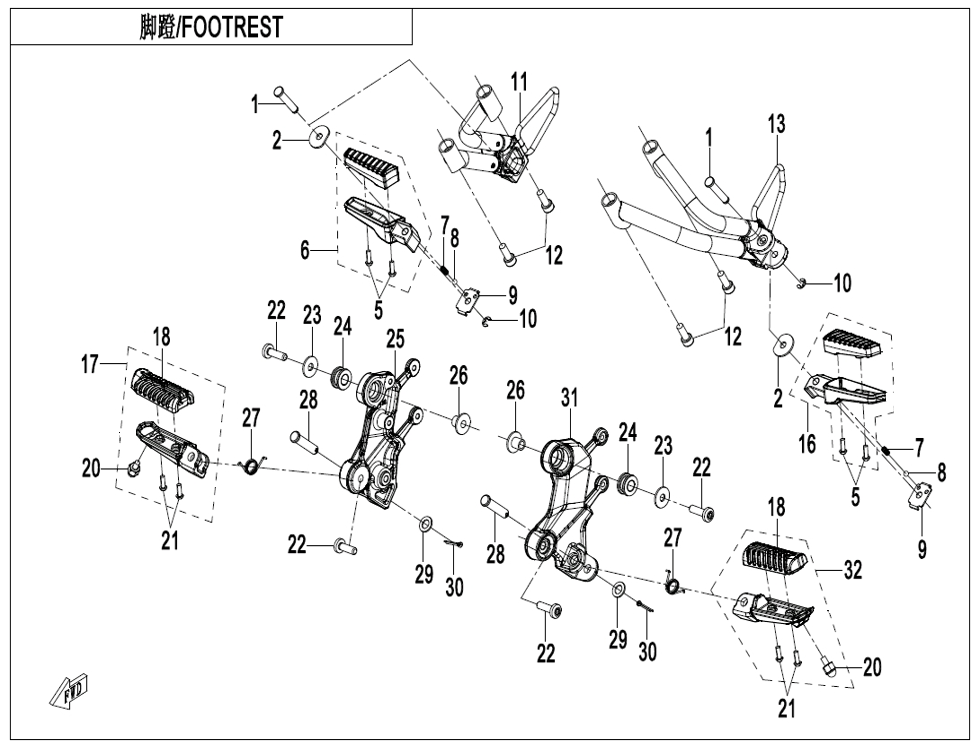

Vue éclatée – FOOTREST
CFMOTO 675 CF675 NK A3 2025
27 pièces
1
PIN SHAFTf8 f8
Réf. OEM A000-140142
2
LOCATING GASKET ?
Réf. OEM A000-140106
5
SCREW
Réf. OEM 30105-050014470
6
RH REAR FOOTREST ASSY FOR ZIRCON BLACK VEHICLE
Réf. OEM 6KJV-140160-8000-0BP00
7
SPRING
Réf. OEM 5190-037813
8
STEEL BALL
Réf. OEM 5190-037814
9
LOCATING GASKET ?
Réf. OEM A000-140104
10
CIRCLIP 6 6
Réf. OEM 30802-00603
11
REAR RH FOOTREST BRACKET ASSY
Réf. OEM 6GUV-140040-3000
12
SCREW M8x20
Réf. OEM 30102-080020870
13
REAR LH FOOTREST BRACKET ASSY
Réf. OEM 6GUV-140030-3000
16
LH REAR FOOTREST ASSY FOR ZIRCON BLACK VEHICLE
Réf. OEM 6KJV-140150-8000-0BP00
17
BRACKET ASSY, RH FRONT FOOTREST ELECTRO SILVER
Réf. OEM 6KWV-140500-1000-0VR00
18
FOOTREST RUBBER
Réf. OEM 6KMV-140170-8100
20
LIMIT BOLT
Réf. OEM 6KM0-130123
21
SCREW
Réf. OEM 30105-050014410
22
SCREWM8×28
Réf. OEM 6ARV-140002-1000
23
WASHER
Réf. OEM 30309-080870
24
DAMPER
Réf. OEM 6KMV-140001-B000
25
FRONT RH FOOTREST BRACKET
Réf. OEM 6GUV-140700-3000
26
T SHAPE BUSH ASSY.
Réf. OEM 6NQ#-140801-6000
27
SPRING
Réf. OEM 6L3V-140103-4200
28
PIN SHAFT
Réf. OEM 6WWV-140141-5000
29
$WASHER
Réf. OEM 30300-100112
30
COTTER PIN
Réf. OEM 30903-0322210
31
FRONT LH FOOTREST BRACKET
Réf. OEM 6GUV-140600-3000
32
BRACKET ASSY, LH FRONT FOOTREST ELECTRO SILVER
Réf. OEM 6KWV-140400-1000-0VR00
FOOTREST
