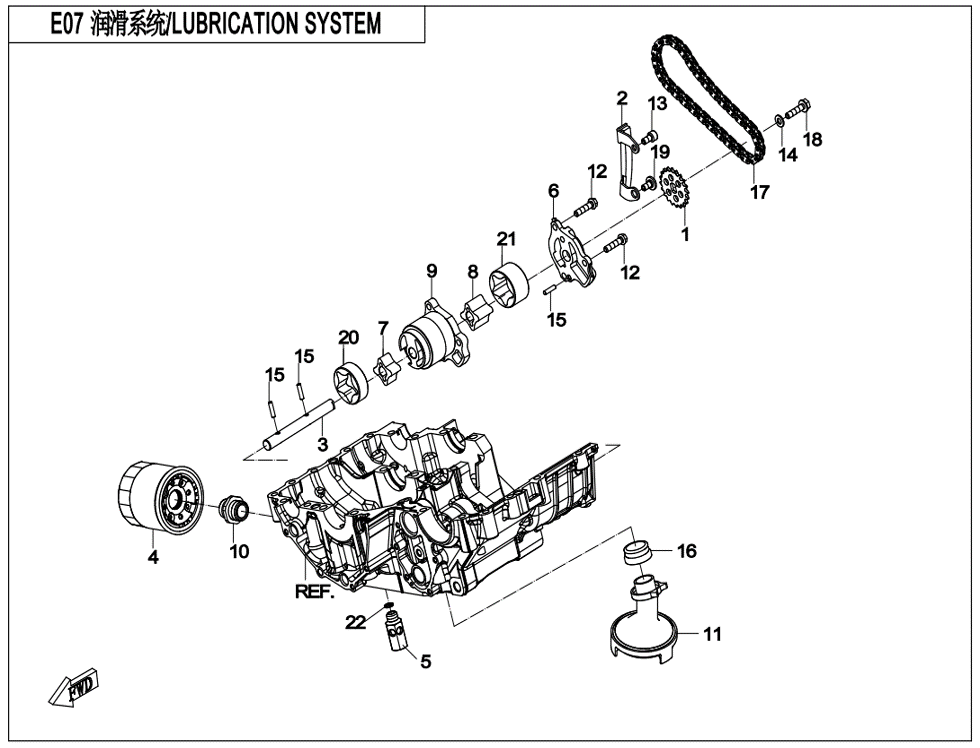

Vue éclatée – LUBRICATION SYSTEM
CFMOTO 700 CF700 MT 2024
22 pièces
1
SPROCKET, OIL PUMP Huzhou Shuangshi
Réf. OEM 0700-070004
2
CHAIN GUIDE, OIL PUMP
Réf. OEM 0700-070400
3
SHAFT,OIL PUMP
Réf. OEM 0700-071001
4
OIL FILTER ASSY ENGLISH LABEL
Réf. OEM 0MQ0-070200-10001
5
RELIEF VALVE, OIL
Réf. OEM 0700-012600-1000
6
COVER, OIL PUMP
Réf. OEM 0700-071006-00001
7
INNER ROTOR, MAIN OIL PUMP
Réf. OEM 0700-071004
8
INNER ROTOR, AUXILIARY OIL PUMP
Réf. OEM 0700-071008
9
OIL PUMP
Réf. OEM 0700-071002
10
BOLT, OIL FILTER
Réf. OEM 0700-012106-00002
11
OIL SUCTION PAN ASSY
Réf. OEM 0700-070110
12
BOLT M6X25
Réf. OEM 0010-021017-0010
13
SCREW
Réf. OEM 0010-090006-00001
14
WASHER 6.3×16.3×1.2 6.3×16.3×1.2
Réf. OEM 0700-064001
15
NEEDLE PIN P 4 15.8
Réf. OEM 30406-00400
16
GASKET, OIL SUCTION PAN
Réf. OEM 0700-070101-00001
17
CHAIN, OIL PUMP Huzhou Shuangshi
Réf. OEM 0700-070500
18
BOLT M6×20(LH) left-hand thread
Réf. OEM 0700-070005
19
SCREW M6x9
Réf. OEM 0700-070002-00001
20
OUTER ROTOR, MAIN OIL PUMP
Réf. OEM 0700-071003
21
OUTER ROTOR, AUXILIARY OIL PUMP
Réf. OEM 0700-071007
22
O-SEAL RING 10×2 10×2
Réf. OEM 0700-012701
LUBRICATION SYSTEM
