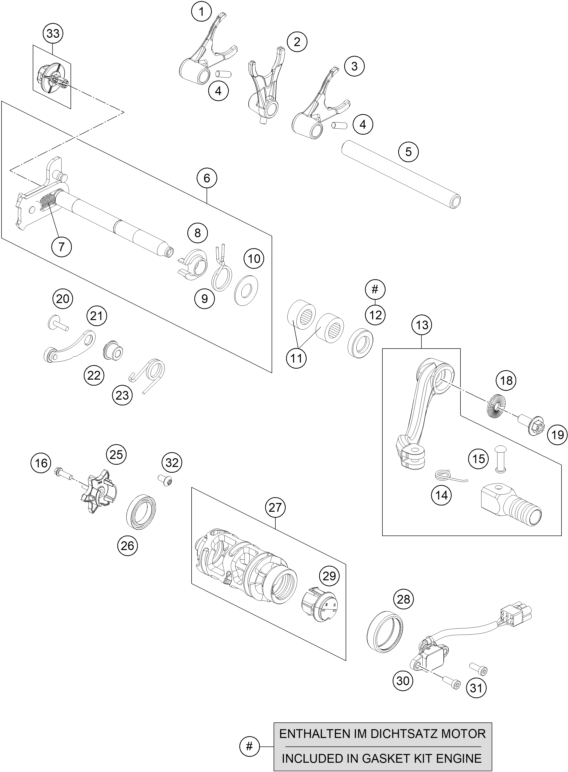

Vue éclatée – mécanisme de sélection
GASGAS ES 700 EU 2023
31 pièces
1
SHIFT FORK F. SLIDINGGEAR 5 12
Réf. OEM 75034002100
2
SHIFT FORK F. SLIDINGG. 3/4 12
Réf. OEM 75034001100
3
SHIFT FORK F. SLIDINGGEAR 6 12
Réf. OEM 75034003100
4
aiguille 91
Réf. OEM 0402061480
5
shift fork shaft
Réf. OEM 75034019100
6
Arbre de selection avant
Réf. OEM 76834005133
7
ressort
Réf. OEM 56534013100
8
ressort d.guidage
Réf. OEM 54634020000
9
ressort de rappel 03
Réf. OEM 54834014000
10
stop disk 14x30x1,5 steel
Réf. OEM 75034050000
11
roul.aiguilles
Réf. OEM 54632095000
12
joint spi
Réf. OEM 0760142460
13
SHIFT LEVER CPL. 07
Réf. OEM 75034031000
14
SHIFTING LEVER SPRING
Réf. OEM 75034032000
15
AXE SELECTEUR 250/380 90/99
Réf. OEM 54634031050
16
Hexagon socket screw, DIN0912-
Réf. OEM 0912060309S
18
pair nordlock washer m6
Réf. OEM 50233041500
19
hh collar screw m6x15 tx30
Réf. OEM 0024060156S
20
Vis a epaulement six pans M6x2
Réf. OEM 0024060206S
21
LOCKING LEVER CPL.
Réf. OEM 61434024000
22
SLEEVE FOR LOCKING LEVER 07
Réf. OEM 75034052000
23
ARRESTING LEVER SPRING 07
Réf. OEM 60034023100
25
Shift star cmpl.
Réf. OEM 76834215000
26
roulement
Réf. OEM 0625618050
27
Tambour de selection cpl.
Réf. OEM 76634012144
28
NEEDLE BEAR HK3512 35X42X12
Réf. OEM 0618354212
29
magnet holder cpl.
Réf. OEM 79234012020
30
GEAR POSITION SENSOR
Réf. OEM 60411023000
31
hex collar screw m5x12 isa30 ss,
Réf. OEM 0025050126S
32
PAN HEAD SCREW M5X10 TX25
Réf. OEM 073800501002
33
magnet holder
Réf. OEM 76834050000
