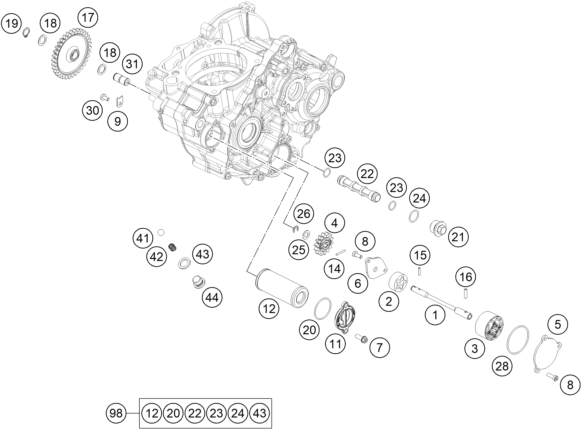

Vue éclatée – système de lubrification
GASGAS 250 MC 250F EU 2021
32 pièces
1
oil pump shaft
Réf. OEM 79238002100
2
oilpump rotor-set 12mm cpl.
Réf. OEM 59038011112
3
pompe à huile 22mm gasgas mc-f/ec-f
Réf. OEM 61238111000
4
oil pump gear 14t 08
Réf. OEM 77038001100
5
oil pump cover left
Réf. OEM 79238004000
6
oil pump cover right
Réf. OEM 79238003000
7
vis m6x16 tx30
Réf. OEM 0025060166
8
cyl. screw din6912 m5x14 8.8
Réf. OEM 0984050143S
9
axial-circlip
Réf. OEM 77238061050
11
oil filter cover 08
Réf. OEM 77338041200
12
filtre a huile 4tps 07-12 / 3
Réf. OEM 77338005100
14
pion centage pompe a huile duk
Réf. OEM 0402251980
15
rouleau din5402 nrb2
Réf. OEM 0402251180
16
rouleau nrb 4x15,8 g2
Réf. OEM 0402041580
17
oil pump idler-gear
Réf. OEM 79238006100
18
rondelle cable embrayage
Réf. OEM 0988121805
19
circlips
Réf. OEM 0471120010
20
o-ring 33,05x1,78
Réf. OEM 07703305178
21
plug m20x1,5 ws=13
Réf. OEM 59038017100
22
oil screen
Réf. OEM 59038016100
23
o-ring 12,5x1,5 viton v75
Réf. OEM 07701250151
24
jt thorique bouchon crepine 00
Réf. OEM 0770020170
25
rondelle 600/92
Réf. OEM 58038007755
26
rondelle frein
Réf. OEM 0799060000
28
o-ring 44,00x2,00 viton
Réf. OEM 0770440020
30
oval head screw din 7985-m5x10
Réf. OEM 0018050103S
31
bushing pin
Réf. OEM 77038013100
41
bille lubrification gasgas ktm din5401-9
Réf. OEM 0401090003
42
ressort système de lubrification gasgas
Réf. OEM 58038023300
43
joint cuivre
Réf. OEM 58038022000
44
plug screw sas m12x1,5
Réf. OEM 78036024000
98
kit filtre à huile gasgas origine
Réf. OEM 00050000083
