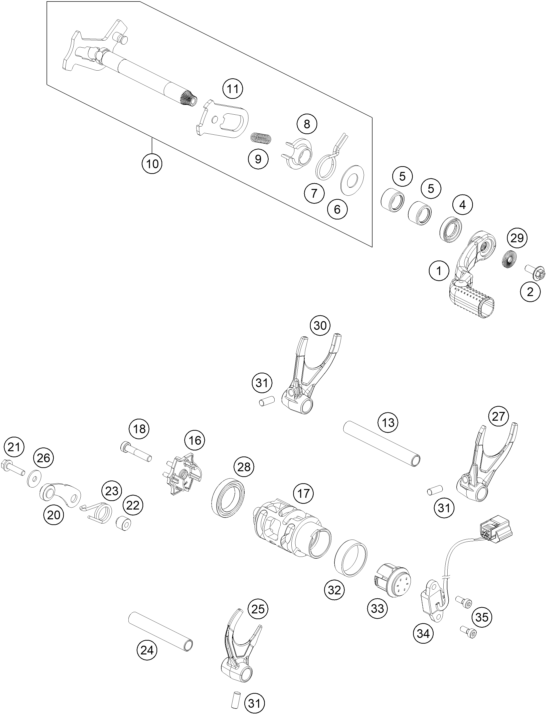

Vue éclatée – mécanisme de sélection
GASGAS 450 MC 450F EU 2022
30 pièces
1
shift lever cpl.
Réf. OEM 79434031100
2
hh collar screw m6x15 tx30
Réf. OEM 0024060156S
4
joint spi
Réf. OEM 0760142460
5
roul.aiguilles
Réf. OEM 54632095000
6
rondelle
Réf. OEM 54634050000
7
ressort selection 250/300 95
Réf. OEM 54634014100
8
ressort d.guidage
Réf. OEM 54634020000
9
ressort
Réf. OEM 56534013100
10
shift shaft cpl. rdy-to-inst
Réf. OEM 79434005233
11
sliding plate cpl.
Réf. OEM 79234008144
13
gear shift rail 11,8x91,1mm
Réf. OEM 79434020000
16
shift drum locating
Réf. OEM 79434115000
17
selector drum 5 gear
Réf. OEM 79434112200
18
cap head screw m6x30-8.8
Réf. OEM 0012060303S
20
locking lever cpl.
Réf. OEM 78134024044
21
hh collar screw m5x25 tx30
Réf. OEM 0025050256S
22
entretoise selecteur 250/360 9
Réf. OEM 54634052300
23
ressort selection 03
Réf. OEM 60034023000
24
gear shift rail 11,8x74,5mm
Réf. OEM 79434019000
25
shifting fork 5th-6th gear
Réf. OEM 79434001100
26
rondelle din 9021
Réf. OEM 0021050003
27
shifting fork 2nd-4th gear
Réf. OEM 79434002100
28
roulement
Réf. OEM 0625618050
29
pair nordlock washer m6
Réf. OEM 50233041500
30
shifting fork 1st-3rd gear
Réf. OEM 79434003100
31
aiguille 91
Réf. OEM 0402061480
32
friction bearing controller
Réf. OEM 79234012010
33
magnet holder cpl.
Réf. OEM 79234012020
34
gear position sensor
Réf. OEM 79211023000
35
cylind. scr. din6912 m5x12 8.8
Réf. OEM 0984050123S
