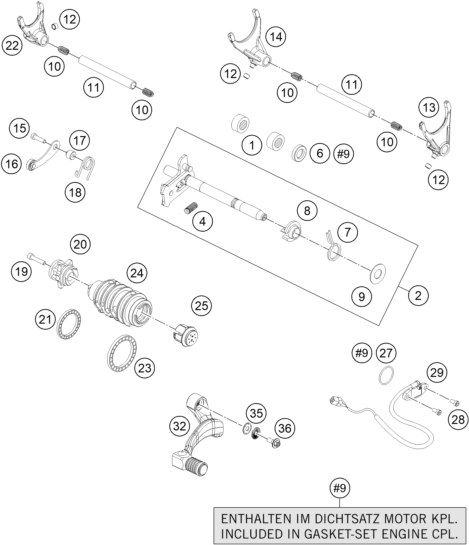

Vue éclatée – mécanisme de sélection
KTM 1050 ADVENTURE ABS AU 2016
29 pièces
1
ROUL.AIGUILLES
Réf. OEM 54632095000
2
SHIFT SHAFT CPL.
Réf. OEM 61234005333
4
RESSORT
Réf. OEM 56534013100
6
JOINT SPY
Réf. OEM 0760142460
7
returnspring 2mm
Réf. OEM 61234014000
8
SPRING GUIDE
Réf. OEM 54634120000
9
STOP DISK 14X30X1
Réf. OEM 54634150000
10
RESSORT
Réf. OEM 58038023200
11
axe de fourchette 105mm
Réf. OEM 59034020000
12
teton de fourchette 3/5 eme
Réf. OEM 50334018100
13
SHIFT FORK 2-3 GEAR
Réf. OEM 61234002100
14
SHIFTING FORK 08
Réf. OEM 61234001000
15
HH collar screw M6x20 TX30
Réf. OEM 0024060206
16
LOCKING LEVER CPL. 07
Réf. OEM 75034024044
17
SLEEVE FOR LOCKING LEVER 07
Réf. OEM 75034052000
18
SPRING - LOCKING LEVER
Réf. OEM 61234023000
19
AH SCREW DIN0912-M 6X30 12.9
Réf. OEM 0912060309
20
SHIFT DRUM LOCATING CPL.
Réf. OEM 61234015444
21
ROULEMENT
Réf. OEM 0625618050
22
SHIFT FORK 5-6 GEAR
Réf. OEM 61234003200
23
ROULEMENT À BILLES 6808 JRC3
Réf. OEM 0625068080
24
SHIFTING DRUM 6G
Réf. OEM 60434012001
25
Magnet bracket cmpl.
Réf. OEM 79234012020
27
o-ring 24.00x2.50 Viton
Réf. OEM 07700240251
28
CYL. SCREW DIN6912 M5X14 8.8
Réf. OEM 0984050143S
29
GEAR POSITION SENSOR
Réf. OEM 60411023000
32
SHIFTING LEVER CPL.
Réf. OEM 6003403104433S
35
RONDELLE
Réf. OEM 50233041000
36
VIS SPECIALE M6X19 SW-8 10.9
Réf. OEM 59009062019
mécanisme de sélection
