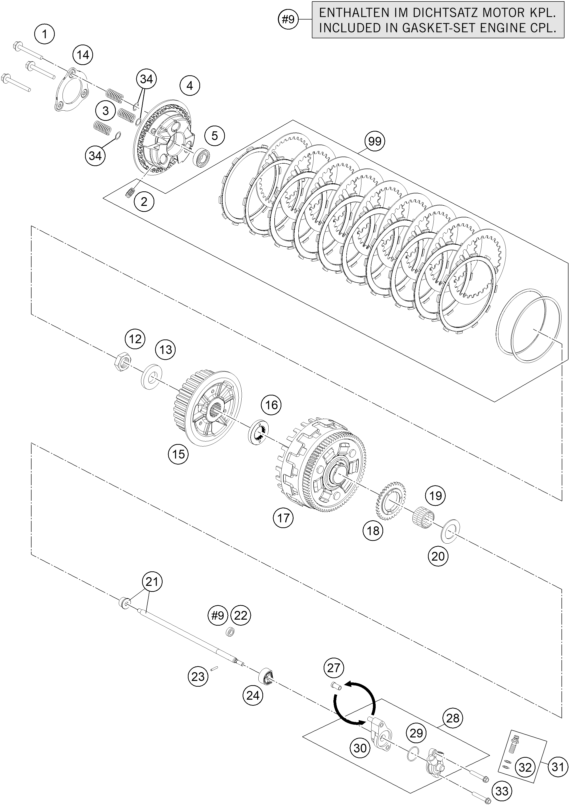

Vue éclatée – embrayage
KTM 1050 ADVENTURE ABS EU 2015
27 pièces
1
HH collar screw M6X45 WS10
Réf. OEM 61332044000
2
DAMPER
Réf. OEM 61332007000
3
CLUTCH SPRING
Réf. OEM 61332005000
4
PRESSURE CAP
Réf. OEM 61332003000
5
ROULEMENT 6003 JR2 C4
Réf. OEM 0625060032
12
ECROU A SIX P DIN0936-M22X1,5R
Réf. OEM 0936220155
13
RONDELLE DIN0126 22X37X3 MM
Réf. OEM 0126220373
14
ARRESTOR PRESSURE CAP
Réf. OEM 61332006000
15
INNER CLUTCH HUB
Réf. OEM 61332002000
16
RONDELLE SEGMENT 03
Réf. OEM 60032021000
17
CLUTCH CAGE CPL.
Réf. OEM 61332001044
18
oil pump gear 32 teeth
Réf. OEM 60038001132
19
ROULEMENT AIGUILLE HK 30X35X26
Réf. OEM 0618303526
20
RONDELLE 30,2/50/2
Réf. OEM 60032020000
21
PUSH ROD CPL. 110MM
Réf. OEM 60232054000
22
JOINT SPI 9X18X06 B-NBR
Réf. OEM 0760091862
23
aiguille distribution lc4 94
Réf. OEM 0402031780
24
PUSH ROD GUIDE
Réf. OEM 61232069000
27
SLEEVE CLUTCH CONTR.
Réf. OEM 61232061051
28
SLAVE CYLINDER CPL. LC8 08
Réf. OEM 60032061244
29
O-RING
Réf. OEM 60032065000
30
DISTANCE COMMANDE D'EMBR. CPL.
Réf. OEM 60032061050
31
vis purge commande emb 125 98
Réf. OEM 50332062000
32
Joints cuivre 10x14x1
Réf. OEM 0603100141
33
Vis 6 pans a épaulement M6x45
Réf. OEM 0025060456
34
SUPPORT CLUTCH SPRING
Réf. OEM 61332004000
99
CLUTCH KIT 1190/1290
Réf. OEM 60432011010
embrayage
