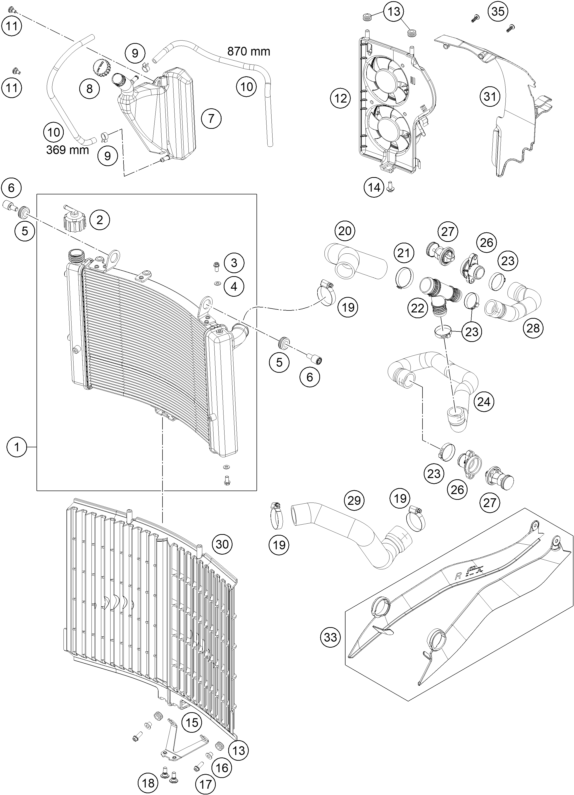

Vue éclatée – système de refroidissement
KTM 1190 ADVENTURE ABS GREY AU 2015
33 pièces
1
WATER COOLER
Réf. OEM 60335010000
2
radiator cap 1,4 bar
Réf. OEM 62535009000
3
HH collar screw M6x12 TX30
Réf. OEM 0025060126
4
alu-gasket 6x10x1.5
Réf. OEM 60035048000
5
CACHE CABLE
Réf. OEM 41001052000
6
STUD BOLT M6 11X11 ISA45
Réf. OEM 69035001000
7
expansion tank
Réf. OEM 60335065001
8
Latch, compens. tank cpl.
Réf. OEM 60335066044
9
COLLIER
Réf. OEM 58007117000
10
DIURITE 6X10 EPDM 03
Réf. OEM 60035067001
11
special screw M5x12
Réf. OEM 69008021160
12
FAN COVER CPL.
Réf. OEM 60335044033
13
GAINE
Réf. OEM 31008060000
14
HH collar screw M6x15 TX30
Réf. OEM 0024060156
15
MOUNTING PLATE COOLER BOTTOM
Réf. OEM 60335005000
16
COLLAR BUSHING 6,1X8,1X14X8 07
Réf. OEM 75014010050
17
HH collar screw M6x16 TX30
Réf. OEM 0025060166
18
HH collar screw M5x12 TX30
Réf. OEM 0025050126
18
Screw for expansion tank
Réf. OEM 69013099050
19
BRIDE DE TUYAU 30-45 SGT
Réf. OEM 54305058000
20
PREFORMED HOSE
Réf. OEM 60335026000
21
VARIABLE ONE-EAR CLAMP 39,6MM
Réf. OEM 00050396706
22
Y-JOINT
Réf. OEM 60335093000
23
COLLIER SERTI VARIABLE 33,1MM
Réf. OEM 00050331706
24
PREFORMED HOSE
Réf. OEM 60335025000
26
WATER CONNECTION CPL.
Réf. OEM 61235019100
27
THERMOSTAT 70 DEGREE
Réf. OEM 61235017000
28
PREFORMED HOSE
Réf. OEM 60335024000
29
PREFORMED HOSE
Réf. OEM 60335027000
30
RADIATOR PROTECTOR, ONLY AUS
Réf. OEM 60335040000
31
AIR DEFLECTOR FAN
Réf. OEM 60308056000
33
AIR DEFLECTOR KIT SEAT
Réf. OEM 60308053044
35
SCREW FOR PLASTIC K50X18 T20
Réf. OEM 0081050181
système de refroidissement
