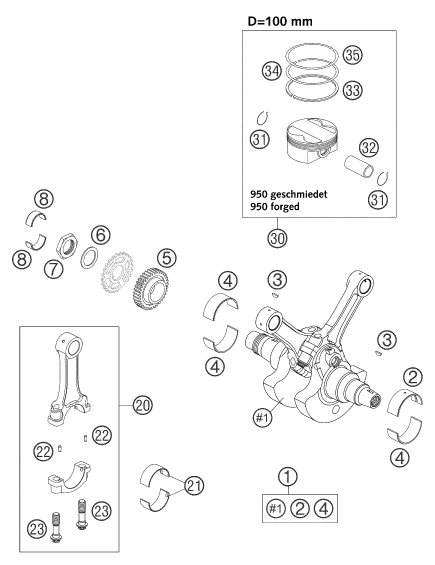

Vue éclatée – vilebrequin, piston
KTM 1190 RC 8 EU 2007
25 pièces
1
EMBIELLAGE CPL. LC8 04
Réf. OEM 60030018100
2
DEMI-ENTRET.POLIER GR1 ROU 03
Réf. OEM 60030082000 1
2
DEMI-ENTRET.POLIER GR2 BLEU 03
Réf. OEM 60030082000 2
2
DEMI-ENTRET.POLIER GR3 JAUNE03
Réf. OEM 60030082000 3
3
CLAVETTE DEMI-LUNE
Réf. OEM 0888040050
4
DEMI-ENTRET. POLIER GR1 ROU.03
Réf. OEM 60030182000 1
4
DEMI-ENTRET.POLIER GR2 BLEU 03
Réf. OEM 60030182000 2
4
DEMI-ENTRET.POLIER GR3 JAU. 03
Réf. OEM 60030182000 3
5
PIGNON PRIMAIRE 35 Z 03
Réf. OEM 60032023035
6
RONDELLE 33,2X46X2 03
Réf. OEM 60032009040
7
SK-ECROU M 33X1,5 GAUCHE SW46
Réf. OEM 60032009050
8
ENTRET. DE POLIER 28X32X13 03
Réf. OEM 60030026010
20
BIELLE CPL. 04
Réf. OEM 60030013144
21
JEU D'ENTRET.COUSS. GR1 ROU.03
Réf. OEM 60030013051
21
JEU D'ENTRET.COUSS.GR2 BLEU 03
Réf. OEM 60030013052
21
JEU D'ENTRET.COUSS.GR3 JAUNE03
Réf. OEM 60030013053
22
PION DE CENTRAGE 03
Réf. OEM 60030015061
23
BOULON BIELLE MJ10X1 04
Réf. OEM 60030015160
30
PISTON D=100 GR1
Réf. OEM 60030007000 I
30
PISTON D=100 GR2
Réf. OEM 60030007000 II
31
ANNEAU RESSORT METALLIQUE 22 X
Réf. OEM 58430074000
32
AXE PISTON 620 LC4 94
Réf. OEM 58330833000
33
SEGMENT HUILE D=100MM
Réf. OEM 60030032000
34
SEGMENT COMPRESSION MILIEU
Réf. OEM 60030031000
35
L-SEGMENT D=100MM 1,3MM HO
Réf. OEM 60030030000
vilebrequin, piston
