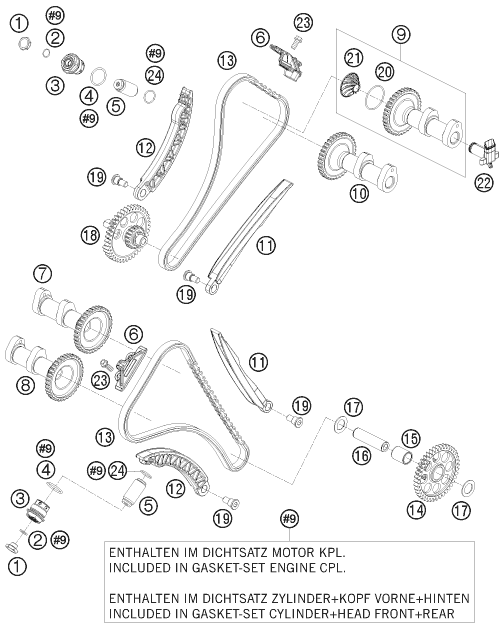

Vue éclatée – commande de distribution
KTM 1190 RC 8 WHITE FR 2009
24 pièces
1
holding bolt
Réf. OEM 77336008010
2
JOINT TORI. 10,00X1,00 NBR70SH
Réf. OEM 0770010010
3
chain tension adjuster plug cp
Réf. OEM 61236008200
4
joint torique 0770220020
Réf. OEM 0770220020
5
TENDEUR CHAINE HYD. 05
Réf. OEM 77036003000
6
GUIDE RAIL TOP 08
Réf. OEM 61236005000
7
CAMSHAFT INTAKE 08
Réf. OEM 61236009000
8
CAMSHAFT EXHAUST 08
Réf. OEM 61236010000
9
CAMSHAFT IN/RE CPL.
Réf. OEM 61236109144
10
CAMSHAFT EXHAUST 08
Réf. OEM 61236110000
11
GUIDE RAIL 08
Réf. OEM 61236001000
12
TENSIONER RAIL 08
Réf. OEM 61236002000
13
TIMING CHAIN 08
Réf. OEM 61236013000
14
IDLER GEAR L/S
Réf. OEM 61230057000
15
NEEDLE BEARING K 15X19X24ZW
Réf. OEM 0405151924
16
BEARING BOLT 15X57,5 08
Réf. OEM 61230057050
17
STOP DISK 15,2X25X1
Réf. OEM 61230057060
18
IDLER GEAR R/S
Réf. OEM 61230157000
19
hex socket head shoulder screw
Réf. OEM 61236002050
20
o-ring 34x1,5 viton
Réf. OEM 0770034015
21
CENTRIFUGE CONE
Réf. OEM 61236080100
22
ANGLE PIECE F. BREATHER SYSTEM
Réf. OEM 61236081000
23
HH collar screw M6x20 TX30
Réf. OEM 0025060206
24
JOINT THORIQUE
Réf. OEM 0770180020
commande de distribution
