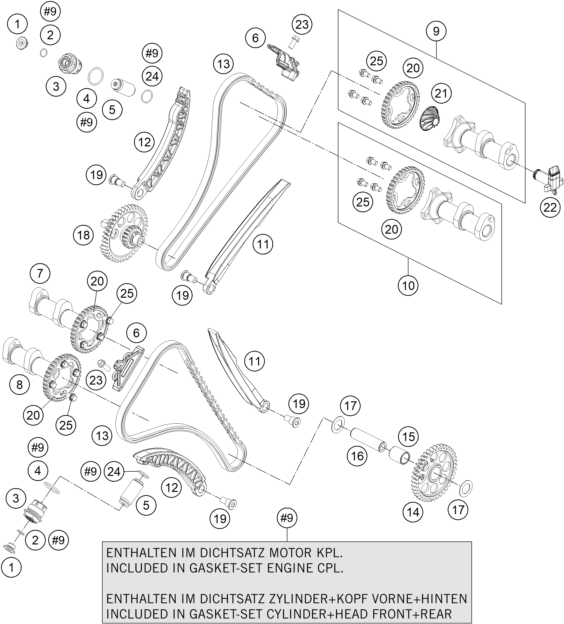

Vue éclatée – commande de distribution
KTM 1190 RC8 R WHITE FR 2015
25 pièces
1
SCREW PLUG
Réf. OEM 77236080000
2
JOINT TORI. 10,00X1,00 NBR70SH
Réf. OEM 0770010010
3
chain tension adjuster plug cp
Réf. OEM 61236008200
4
joint torique 0770220020
Réf. OEM 0770220020
5
TENDEUR CHAINE HYD. 05
Réf. OEM 77036003000
6
GUIDE RAIL TOP 08
Réf. OEM 61236005000
7
CAMSHAFT INTAKE CPL.
Réf. OEM 69336009144
8
CAMSHAFT EXHAUST CPL.
Réf. OEM 69336010144
9
CAMSHAFT INTAKE CPL.
Réf. OEM 69336109144
10
CAMSHAFT EXH. R/S CPL.
Réf. OEM 69336110144
11
GUIDE RAIL 08
Réf. OEM 61236001000
12
TENSIONER RAIL 08
Réf. OEM 61236002000
13
TIMING CHAIN 118 ROLLS
Réf. OEM 61236113000
14
TIMING DRIVE IDLER GEAR L/S
Réf. OEM 61230057100
15
NEEDLE BEARING K 15X19X24ZW
Réf. OEM 0405151924
16
BEARING BOLT 15X57,5 08
Réf. OEM 61230057050
17
STOP DISK 15,2X25X1
Réf. OEM 61230057060
18
IDLER GEAR R/S
Réf. OEM 61230157000
19
hex socket head shoulder screw
Réf. OEM 61236002050
20
CAMSHAFT WHEEL 36T
Réf. OEM 69136011000
21
CENTRIFUGE CONE
Réf. OEM 61236080100
22
ANGLE PIECE F. BREATHER SYSTEM
Réf. OEM 61236081000
23
HH collar screw M6x20 TX30
Réf. OEM 0025060206
24
JOINT THORIQUE
Réf. OEM 0770180020
25
SPECIAL SCREW M6X10 SW-8 10.9
Réf. OEM 59009062010
commande de distribution
