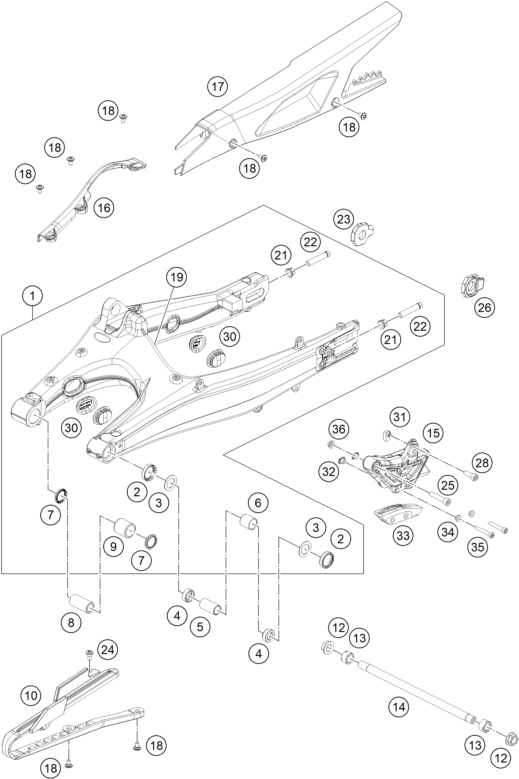

Vue éclatée – bras oscillant
KTM 125 ENDURO R EU 2026
32 pièces
1
ADVENTURE MY25 SWING ARM ASSEM
Réf. OEM A60104030044C1
2
OIL SEAL RING 25X32X7
Réf. OEM 90104034001
3
Thrust washer 22.2x31.7x1
Réf. OEM 90104036000
4
cup for radial shaft seal
Réf. OEM 90104034000
5
sleeve bushing 15.1x20x38
Réf. OEM 90104032000
6
BUSH
Réf. OEM 96304031000
7
Seal oil
Réf. OEM 96304034001
8
swingarm bush
Réf. OEM 96304032000
9
swingarm needle bearing
Réf. OEM 96304033000
10
SLIDER CHAIN
Réf. OEM A60304066000
12
nut swingarm axle
Réf. OEM J910001401000
13
swingarm adjusting ring
Réf. OEM 90104046000
14
Swingarm axle
Réf. OEM 96304037000
15
HOLDER CHAIN
Réf. OEM A60304070000
16
CLAMP HOSE BRAKE FRONT
Réf. OEM A60113026010
17
COVER CHAIN OUTER
Réf. OEM A60304061000
18
SCREW SOCKET STEP M6X1
Réf. OEM J900000601211
19
PLUG ARM SWING
Réf. OEM A60104041001
21
flanged hex nut M10x1.25 WS13
Réf. OEM 90104010002
22
BOLT HEX M10X1.25X50 WS10
Réf. OEM 90104040000
23
chain tensioner right
Réf. OEM 96310084000
24
special screw M6x15-8.8-hexago
Réf. OEM J900000600904
25
BOLT SOCKET M6X1
Réf. OEM J900000605008
26
chain tensioner left
Réf. OEM 96310083000
28
BOLT SOCKET-M6X1XL 23.5XPRECOA
Réf. OEM J900000602402
30
PLUG ARM SWING
Réf. OEM A60104041000
31
Insert nut for chain guide
Réf. OEM A60104070030
32
COLLAR
Réf. OEM A60104070020
33
Chain guide
Réf. OEM A60104070000
34
Inner bushing chain guide
Réf. OEM A60104070010
35
BOLT SOCKET-M6X1XL40XCL10.9XBL
Réf. OEM J900000604005
36
nut hex flanged
Réf. OEM J926060006
bras oscillant
