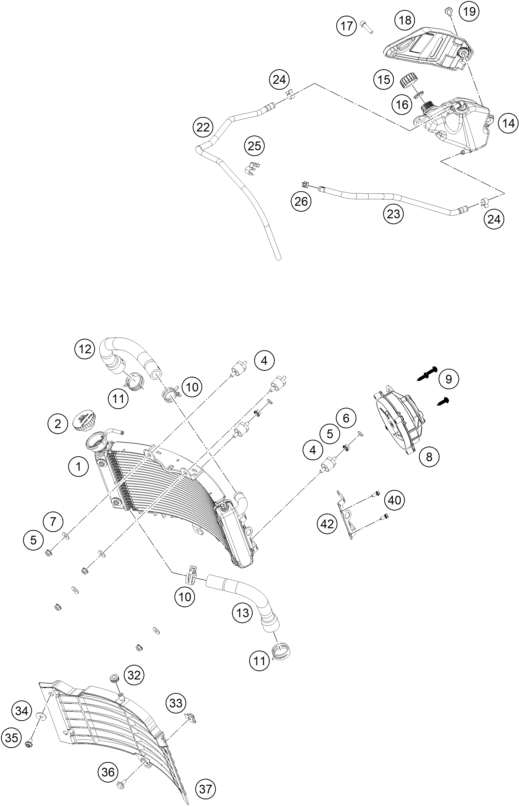

Vue éclatée – système de refroidissement
KTM 125 SMC R - B.D. JP 2026
27 pièces
1
Radiator
Réf. OEM A60235010000
2
RADIATOR CAP
Réf. OEM 90135016100
4
SILENTBLOCK M6
Réf. OEM 93335001000
5
nut hex flange-m6x1xht.6xcl4xb
Réf. OEM J926060003
6
Spring ring B6
Réf. OEM J127060001
7
washer plain-id6.5xod16xthk1xb
Réf. OEM J125070004
8
Radiator fan, cmpl
Réf. OEM 95835041044
9
SCREW TAPPING PAN DIA 4.8
Réf. OEM J900000501900
10
HOSE CLAMP D23
Réf. OEM 90135020000
11
Spring band clamp D-29
Réf. OEM J310001202900
12
Radiator hose
Réf. OEM 96235026000
13
Radiator hose
Réf. OEM 96235025000
14
TANK EXPANSION
Réf. OEM 96335065000
15
PLUG F. EXPANSION TANK
Réf. OEM 90135066000
16
COMPENSATING TANK O-RING
Réf. OEM 90102055000
17
Hexagon socket screw, M6X25
Réf. OEM J912060253
18
COVER TANK EXPANSION
Réf. OEM 96335003000
19
SCREW SOCKET M6X1
Réf. OEM J900000601607
22
drain pipe
Réf. OEM 60035067820
23
PIPE COOLANT
Réf. OEM J600001041700
24
CLAMP 10MM
Réf. OEM 90107018011
25
Strap-clip swivel
Réf. OEM 95835068000
26
Spring clip 9.5
Réf. OEM J300000801000
32
Rubber grommet
Réf. OEM 95835016000
36
BOLT FLANGED STEP M6X1, only for heavy duty model
Réf. OEM J900000601506
37
COWL RADIATOR
Réf. OEM A60135036000
40
SCREW TAPPING PAN DIA 4.8
Réf. OEM J900000501900
