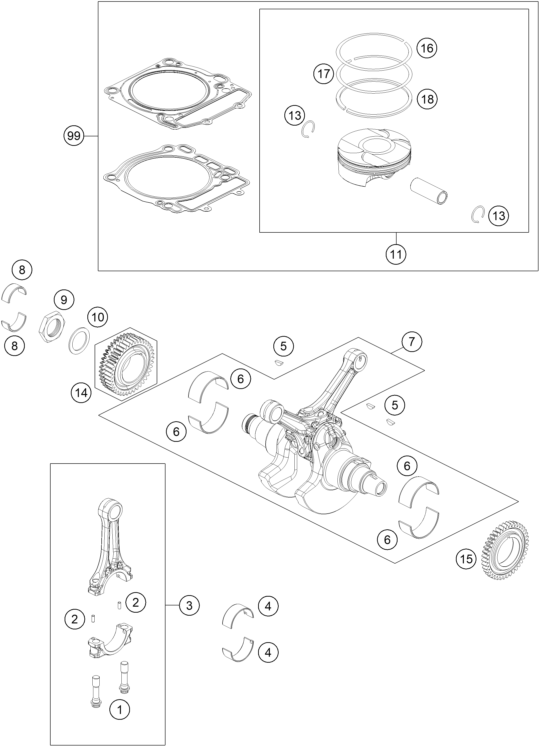

Vue éclatée – vilebrequin, piston
KTM 1290 SUPER ADV. S ORANGE 17 AU 2017
24 pièces
1
CONNECTING ROD SCREW MJ10X1
Réf. OEM 61230015100
2
ROULEAU DIN5402 NRB 4X 9
Réf. OEM 0402040980
3
CON ROD
Réf. OEM 61430015000
4
SPLIT BEAR. BUSH RED
Réf. OEM 612300151101
4
SPLIT BEAR. BUSH BLUE
Réf. OEM 612300151102
4
SPLIT BEAR. BUSH YELLOW
Réf. OEM 612300151103
5
CLAVETTE DEMI-LUNE
Réf. OEM 0888040050
6
SPLIT BEAR. BUSH RED 08
Réf. OEM 612300820001
6
SPLIT BEAR. BUSH BLUE 08
Réf. OEM 612300820002
6
SPLIT BEAR. BUSH YELLOW 08
Réf. OEM 612300820003
7
Crankshaft complete
Réf. OEM 61630018000
8
ENTRET. DE POLIER 28X32X13 03
Réf. OEM 60030026010
9
SK-ECROU M 33X1,5 GAUCHE SW46
Réf. OEM 60032009050
10
RONDELLE 33,2X46X2 03
Réf. OEM 60032009040
11
PISTON CPL. SIZE I
Réf. OEM 61430007000 I
11
PISTON CPL. SIZE II
Réf. OEM 61430007000 II
13
CIRCLIP LC4 07
Réf. OEM 75030074000
14
PRIMARY GEAR CPL.
Réf. OEM 61330055000
15
DRIVE WHEEL BALANCER SHAFT 08
Réf. OEM 61230056000
16
RECTANGULAR RING
Réf. OEM 61330030000
17
TAPERED COMP. PISTON RING
Réf. OEM 61330031000
18
OIL SCRAPER RING D108
Réf. OEM 61330032100
99
PISTON KIT SIZE I
Réf. OEM 61430007010 I
99
PISTON KIT SIZE II
Réf. OEM 61430007010 II
vilebrequin, piston
