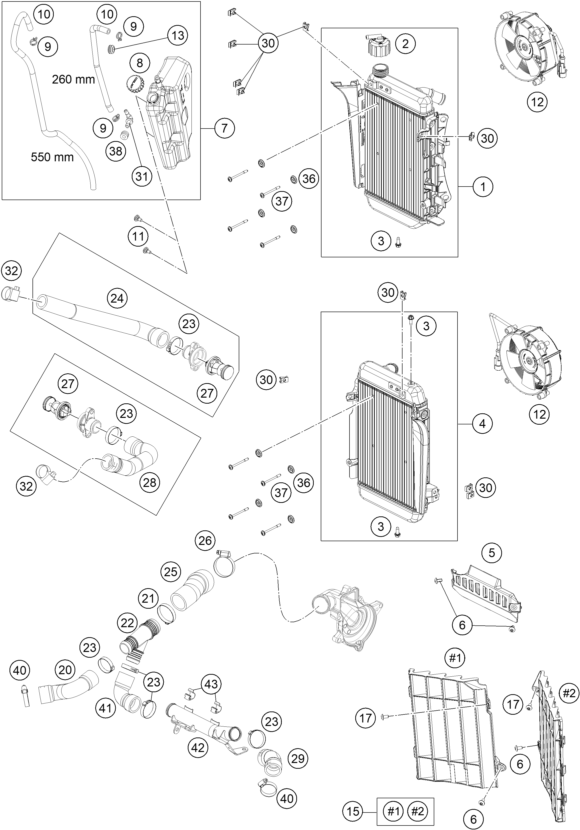

Vue éclatée – système de refroidissement
KTM 1290 SUPER ADVENTURE R EU 2022
35 pièces
1
Radiator right
Réf. OEM 61935008000
2
radiator cap 1,4 bar
Réf. OEM 62535009000
3
collar screw
Réf. OEM 69135013
4
Radiator left
Réf. OEM 61935007000
5
Radiator cowl
Réf. OEM 61935012000
6
SCREW TORX M5X10
Réf. OEM 78105081010
7
Reservoir, cmpl.
Réf. OEM 61935065133
8
Latch, compens. tank cpl.
Réf. OEM 60335066044
9
COLLIER
Réf. OEM 58007117000
10
DIURITE 6X10 EPDM 03
Réf. OEM 60035067001
11
special screw M5x12
Réf. OEM 69008021160
12
Fan cover, cmpl.
Réf. OEM 61935044033
13
CAOUTCHOUC DE PASSAGE
Réf. OEM 60006001022
15
grilles de radiateur noir ktm 1290/1390 super adventure 2021-2025
Réf. OEM 61935036000C1
17
Oval head screw M5x14 TX25
Réf. OEM 58605083014
20
Pre-formed hose
Réf. OEM 61935024080
21
VARIABLE ONE-EAR CLAMP 39,6MM
Réf. OEM 00050396706
22
Y-JOINT
Réf. OEM 60335093000
23
COLLIER SERTI VARIABLE 33,1MM
Réf. OEM 00050331706
24
Pre-formed hose
Réf. OEM 61935024020
25
Pre-formed hose
Réf. OEM 61935024070
26
BRIDE DE TUYAU 30-45 SGT
Réf. OEM 54305058000
27
Thermostat 80°
Réf. OEM 61935017000
28
Pre-formed hose
Réf. OEM 61935024010
29
Pre-formed hose
Réf. OEM 61935024050
30
RANGE CHANGE METAL NUT M5 INOX
Réf. OEM 54603048600
31
raccord ang. reserv. expansion
Réf. OEM 60035068000
32
Hose clip 18-29
Réf. OEM 0310000902900
36
Washer
Réf. OEM 69150036
37
Screw K40x46/10
Réf. OEM 69135015
38
rubber sleeve 6x9x14mm
Réf. OEM 70003065000
40
Collier 22-33
Réf. OEM 79135031000
41
Pre-formed hose
Réf. OEM 61935024060
42
Radiator connecting pipe, left
Réf. OEM 61935090000
43
Clip, reservoir hose
Réf. OEM 61907029110
système de refroidissement
