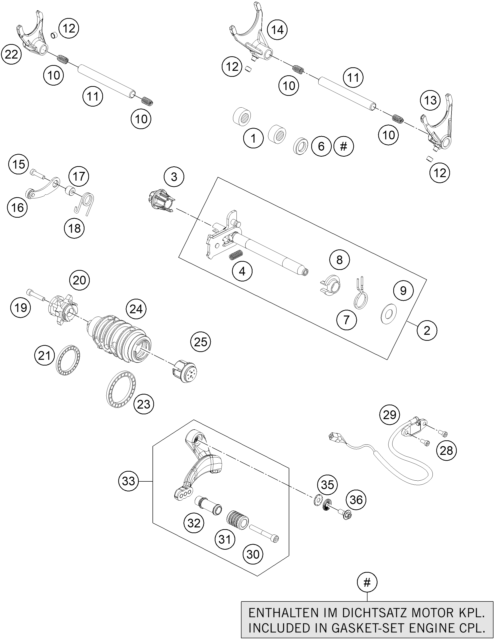

Vue éclatée – mécanisme de sélection
KTM 1290 SUPER ADVENTURE R TKC 17 EU 2017
32 pièces
1
ROUL.AIGUILLES
Réf. OEM 54632095000
2
SHIFT SHAFT CPL.
Réf. OEM 61434005044
3
MAGNET HOLDER
Réf. OEM 61434050000
4
RESSORT
Réf. OEM 56534013100
6
JOINT SPY
Réf. OEM 0760142460
7
RETURN SPRING 2.3 MM
Réf. OEM 61434014000
8
RESSORT D.GUIDAGE
Réf. OEM 54634020000
9
RONDELLE
Réf. OEM 54634050000
10
RESSORT
Réf. OEM 58038023200
11
axe de fourchette 105mm
Réf. OEM 59034020000
12
teton de fourchette 3/5 eme
Réf. OEM 50334018100
13
SHIFT FORK 2-3 GEAR
Réf. OEM 61234002100
14
SHIFTING FORK 08
Réf. OEM 61234001000
15
Vis a epaulement six pans M6x2
Réf. OEM 0024060206S
16
LOCKING LEVER CPL.
Réf. OEM 61434024000
17
SLEEVE FOR LOCKING LEVER 07
Réf. OEM 75034052000
18
SPRING - LOCKING LEVER
Réf. OEM 61234023000
19
Hexagon socket screw, DIN0912-
Réf. OEM 0912060309S
20
SHIFT LOCATING DRUM CPL.
Réf. OEM 61434015000
21
ROULEMENT
Réf. OEM 0625618050
22
SHIFT FORK 5-6 GEAR
Réf. OEM 61234003200
23
ROULEMENT À BILLES 6808 JRC3
Réf. OEM 0625068080
24
SHIFTING DRUM 6G
Réf. OEM 60434012001
25
Magnet bracket cmpl.
Réf. OEM 79234012020
28
CYL. SCREW DIN6912 M5X14 8.8
Réf. OEM 0984050143S
29
GEAR POSITION SENSOR
Réf. OEM 60411023000
30
vis chc din 912 0912060453
Réf. OEM 0912060453
31
CAOUTCHOUC LEVIER COMMANDE 05
Réf. OEM 61034035000
32
GEAR LEVER
Réf. OEM 69034032100
33
Gearshift lever
Réf. OEM 60734031044
35
PAIR NORDLOCK WASHER M6
Réf. OEM 50233041500
36
Vis a epaulement six pans M6x2
Réf. OEM 0024060206S
mécanisme de sélection
