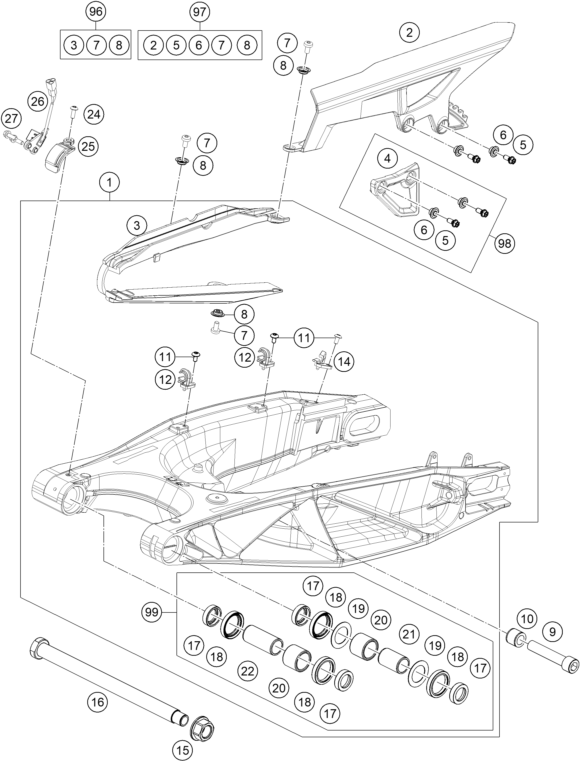

Vue éclatée – bras oscillant
KTM 1290 Super Adventure S, black CN 2018
29 pièces
1
SWING ARM CPL. ADV. 17
Réf. OEM 6070403004433
2
CHAIN GUARD
Réf. OEM 60304061000
3
CHAIN SLIDING GUARD
Réf. OEM 60304066000
4
CHAIN GUIDE
Réf. OEM 60304070000
5
HH collar screw M6x16 TX30
Réf. OEM 0025060166
6
entretoise garde boue arr
Réf. OEM 50308053000
7
vis tete ovale m5x10 8.8
Réf. OEM 0018050103
8
BAGUE POUR GUIDE CHAINE 02
Réf. OEM 46104066050
9
VIS M14X1,5 L-73MM 03
Réf. OEM 60004017000
10
BUSHING MONOSHOCK SOCKET 05
Réf. OEM 60004030151
11
SCREW TORX M5X10
Réf. OEM 78105081010
12
Clamp
Réf. OEM 60104142000
14
Rear cable routing for ABS sen
Réf. OEM 60142126000
15
Collar nut M19X1.5 SW-27MM
Réf. OEM 60004038200
16
SWING ARM BOLT
Réf. OEM 69004037244
17
CACHE POUSSIERE 03
Réf. OEM 60004034000
18
JOINT SPI 30X40X7
Réf. OEM 0760304073
19
RONDELLE FREIN 03
Réf. OEM 60004033000
20
ROULEMENT HK2526B 03
Réf. OEM 60004031000
21
BAGUE INTERIEURE JR20X25X38,5
Réf. OEM 60004032000
22
Inner ring JR 20X25X56.5
Réf. OEM 69004032000
24
Oval head screw M5x14 TX25
Réf. OEM 58605083014
25
MAGNET HOLDER
Réf. OEM 60416061000
26
WHEEL TRAVEL SENSOR
Réf. OEM 60416062000
27
HH collar screw M5x16 TX30
Réf. OEM 0025050166
96
CHAIN GUARD KIT 13-14
Réf. OEM 60304066010
97
CHAIN PROTECTION KIT 13-14
Réf. OEM 60304060010
98
CHAIN GUIDE KIT 1190 ADV
Réf. OEM 60304070010
99
swingarm rep. kit
Réf. OEM 69004230010
bras oscillant
