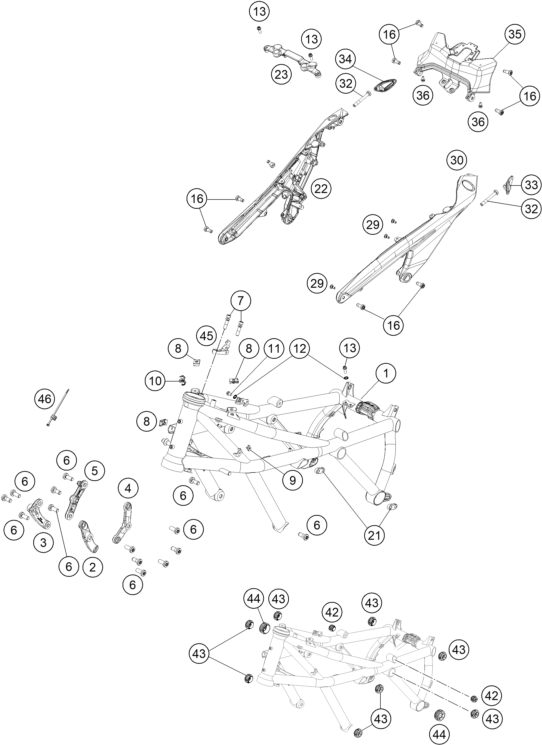

Vue éclatée – cadre
KTM 1390 SUPER DUKE R, black, Display EU 2025
29 pièces
1
Frame A624
Réf. OEM A62403001100EB
2
Engine brace, front, left
Réf. OEM A62403005000C1
3
Engine brace, front, right
Réf. OEM A62403006000C1
4
Engine brace, rear, left
Réf. OEM A62403007000C1
5
Engine brace, rear, right
Réf. OEM A62403008000C1
6
HH collar screw M10x24 ISA45 S
Réf. OEM 0035100249S
7
Special screw for ignition loc
Réf. OEM 0900000802801
8
ECROU A TOLE
Réf. OEM 54603048100
9
Ecrou multifonctions M5
Réf. OEM 69008021080
10
Support ABS-pipe d7.5
Réf. OEM 61342046000
11
HH collar screw M6x10 TX30
Réf. OEM 0025060106
12
RONDELLE M6 VSV-K6
Réf. OEM 58411098100
13
HH collar screw M6x16 TX30
Réf. OEM 0025060166
16
SHCS M8x20 TX45
Réf. OEM 0035080206S
21
Footrest bottom fixing nut
Réf. OEM 61703045010
22
Subframe right black
Réf. OEM 61703002020C1
23
Fuel tank bridge
Réf. OEM 61703002030C1
29
Vis pour recup liquide refroid
Réf. OEM 69013099150
30
Subframe left black
Réf. OEM 61703002010C1
32
Hex screw w.intern.Torx w.coll
Réf. OEM 0035080606S
33
Mounting flange top left black
Réf. OEM 61703002054C1
34
Mounting flange top right blac
Réf. OEM 61703002055C1
35
Cross brace, rear part
Réf. OEM A62403002040C1
36
HH collar screw M5x10 TX30
Réf. OEM 0025050106
42
Plug small
Réf. OEM 61703288000
43
Plug, small
Réf. OEM 61703188000
44
Plug, large
Réf. OEM 61703088000
45
Connector support ignition loc
Réf. OEM A62411066010
46
Cable tie with foot section
Réf. OEM 0330000520000
cadre
