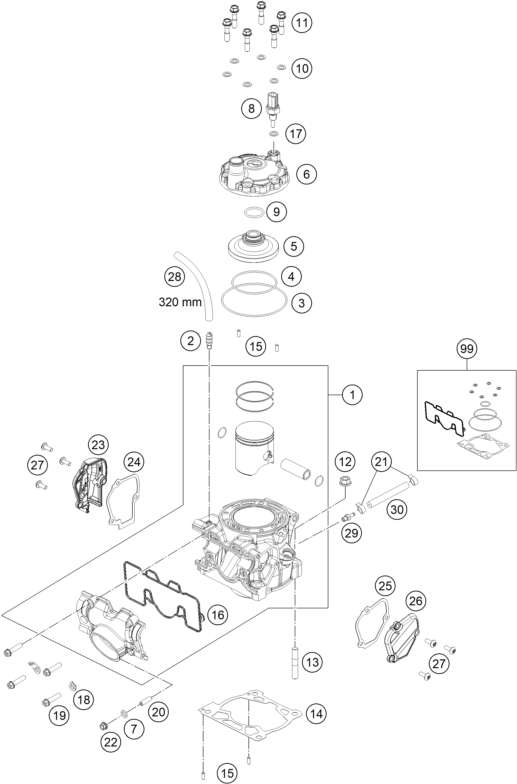

Vue éclatée – cylindre, culasse
KTM 150 EXC EU 2023
36 pièces
1
cylinder + pistom cpl. 150 end
Réf. OEM 51730138200
2
VACUUM CONNECTION M6
Réf. OEM 78036020090
3
O-RING 89X2 NBR 70 SH
Réf. OEM 0770890200
4
O-RING 64X2 FPM 80SH
Réf. OEM 0770640200
5
comustion chamber insert
Réf. OEM 51730060000
6
cylinder head
Réf. OEM 51730106000
7
JOINT CUIVRE DIN7603- 6X10X1
Réf. OEM 0603061001
8
water temperature sensor
Réf. OEM 79435047000
9
O-ring 23.00X2.5 NBR 70 SH
Réf. OEM 07702300251
10
CU-SEAL RING DIN7603- 7,3X12X1
Réf. OEM 0603070121
11
CYLINDER HEAD SCREW
Réf. OEM 50430079000
12
ECROU BAS CYLINDRE 125/200 98
Réf. OEM 50330045000
13
STUD DIN 835 M8X32
Réf. OEM 0835080326
14
CYLINDER BASE GASKET 0.15MM
Réf. OEM 50430035015
14
CYLINDER BASE GASKET 0.20MM
Réf. OEM 50430035020
14
CYLINDER BASE GASKET 0.25MM
Réf. OEM 50430035025
14
CYLINDER BASE GASKET 0.40MM
Réf. OEM 50430035040
14
CYLINDER BASE GASKET 0.50MM
Réf. OEM 50430035050
14
CYLINDER BASE GASKET 0.75MM
Réf. OEM 50430035075
15
ROULEAU DIN5402 NRB 4X 9
Réf. OEM 0402040980
16
GASKET CONNECTION FLANGE
Réf. OEM 50437046000
17
JOINT THORIQUE
Réf. OEM 0770100020
18
FIXATION RESSORT.
Réf. OEM 51005074000
19
HH collar screw M6x25 TX30
Réf. OEM 0025060256
20
THREAD PIN DIN0913-M 6X20
Réf. OEM 0913060203
21
COLLIER YDNAC 10096F (9,6MM)
Réf. OEM 59007017000
22
COLLAR NUT M6X1 SW8
Réf. OEM 77336088106
23
EXHAUST CONTROL COVER R/S
Réf. OEM 5043700700033
24
Joint carter de commande droit
Réf. OEM 50437008100
25
Joint carter de commande gauch
Réf. OEM 50437006100
26
EXHAUST CONTROL COVER L/S
Réf. OEM 5043700500033
27
Roundhead screw, M5x14 TX25
Réf. OEM 58605083114
28
HOSE EPA D-6/10 PER METER
Réf. OEM 78015019001
29
Vacuum connection
Réf. OEM 55430023000
30
Durite 3,2x9,0 L-75mm
Réf. OEM 61041095075
99
CYLINDER GASKET SET 125/150 16
Réf. OEM 50430097000
cylindre, culasse
