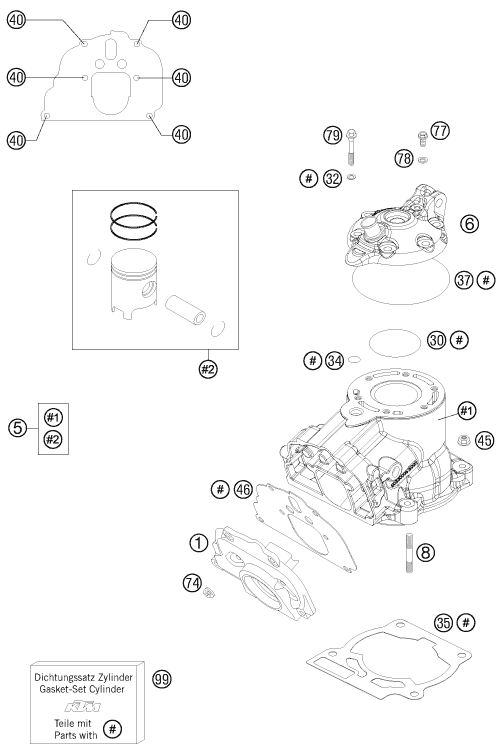

Vue éclatée – cylindre, culasse
KTM 150 SX EU 2015
21 pièces
1
flasque intermediaire 125 06
Réf. OEM 50337001200
5
cylinder and piston cpl. 150
Réf. OEM 51530038300
6
cylinder head 150
Réf. OEM 51530006200
8
STUD DIN0835-M 8X27
Réf. OEM 0835080276
30
joint or culasse 125/98
Réf. OEM 0770062020
32
CU-SEAL RING DIN7603- 7,3X12X1
Réf. OEM 0603070121
34
O-RING 12X2 VITON GREEN
Réf. OEM 0770012021
35
joint embase 125 98 0 50330035020
Réf. OEM 50330035020
35
joint embase 125 98 0 50330035025
Réf. OEM 50330035025
35
joint embase 125 98 0 50330035040
Réf. OEM 50330035040
35
joint embase 125 98 0 50330035050
Réf. OEM 50330035050
35
joint embase 0 50330035075
Réf. OEM 50330035075
37
o-ring 86x2 viton75shore green
Réf. OEM 0770086020
40
VIS 6 PANS EPAULEE M 5X20 SW-6
Réf. OEM 0014050203
45
ECROU BAS CYLINDRE 125/200 98
Réf. OEM 50330045000
46
intermediate flange gasket
Réf. OEM 50337046300
74
FIXATION RESSORT.
Réf. OEM 51005074000
77
HH collar screw M6x10 TX30
Réf. OEM 0025060106
78
JOINT CUIVRE DIN7603- 6X10X1
Réf. OEM 0603061001
79
CYL. HEAD BOLT M 7X30 WS-10
Réf. OEM 50330079000
99
cylinder gasket set 125/200 07
Réf. OEM 50330097100
cylindre, culasse
