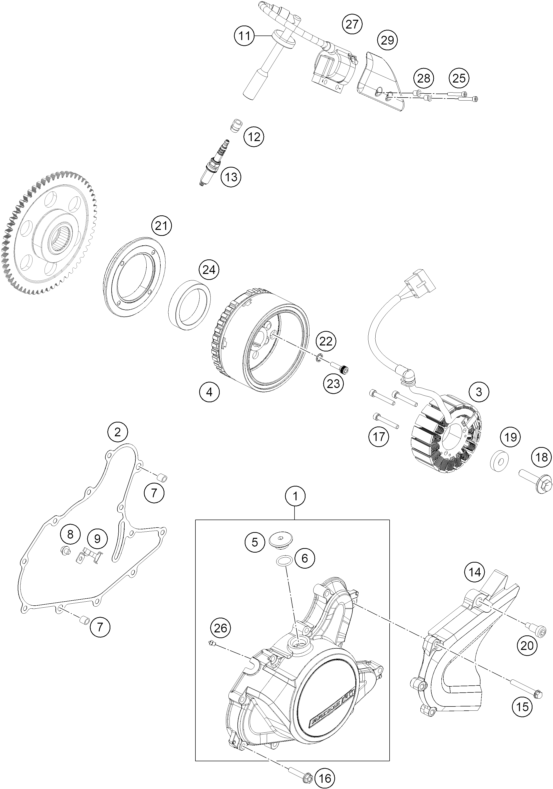

Vue éclatée – système de allumage
KTM 200 DUKE, orange, ABS-CKD PH 2021
29 pièces
1
COVER ASSEMBLY MAGNETO
Réf. OEM 94130002233
2
Ignition cover gasket
Réf. OEM 93530040100
3
Stator lose, outer diameter: 92mm
Réf. OEM 93639004000
3
STATOR ASSEMBLY
Réf. OEM 94539004000
4
ROTOR CPL.
Réf. OEM 90539005000
5
Screw plug, OT marking
Réf. OEM 93839010100
6
O-RING 15,8X2,4
Réf. OEM J770015824
7
PIN DOWEL 8X6,4X14MM
Réf. OEM 90130024000
8
Hex collar screw M5X8
Réf. OEM J025050081
9
BRACKET F. STATORCABLE
Réf. OEM 90139004002
11
GASKET SPARK PLUG CONNECT.
Réf. OEM 90139090001
12
Sealing boot spark plug
Réf. OEM 93839091000
13
Spark plug BOSCH VR6NEU M12X1.
Réf. OEM 93839093000
14
CHAIN SPROCKET GUARD
Réf. OEM 90103096000
15
HH COLLAR SCREW M6X45
Réf. OEM J025060451
16
HH COLLAR SCREW M6X30
Réf. OEM J025060301
17
SOCKET HEAD BOLT M5X0,8X40
Réf. OEM 90530002010
18
FLANGED BOLT M10X1,25X55
Réf. OEM J025100509S
19
WASHER 10,3X29X3,2
Réf. OEM J021100003
20
special screw M6x24 WS6
Réf. OEM 90104060010
21
SUPPORT FREEWHEEL CLUTCH
Réf. OEM 90130001000
22
TOOTHED WASHER M6
Réf. OEM J797060003
23
SOCKET HEAD SCREW M6X20
Réf. OEM 90130001001
24
FREEWHEEL CLUTCH
Réf. OEM 90140026000
25
Vis six pans creux M6X35
Réf. OEM J912060353
26
OIL NOZZLE
Réf. OEM 90130164000
27
Coil Assembly Ignition
Réf. OEM 93039006033
28
Douille-entretoise cache conta
Réf. OEM 93039011000
29
Cache de contacteur principal
Réf. OEM 93039010000
système de allumage
