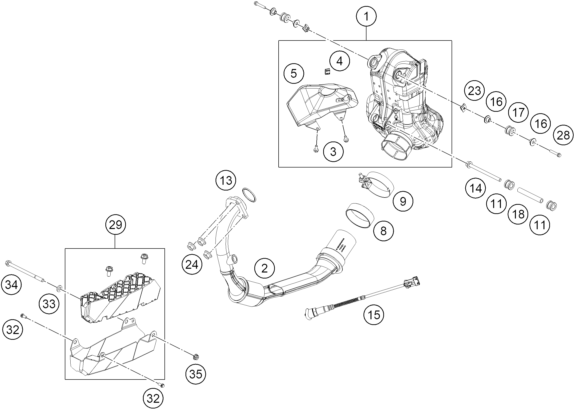

Vue éclatée – système d'echappement
KTM 200 Duke, white, ABS-CKD PH 2020
22 pièces
1
ASSEMBLY MUFFLER
Réf. OEM 94105083000
2
pipe assembly a
Réf. OEM 94105007000
3
HH COLLAR SCREW M6X14 SW10
Réf. OEM J025060146
4
GROMMET MUFFLER SHIELD
Réf. OEM 93805011003
5
SHIELD ASSEMBLY MUFFLER
Réf. OEM 28305011033
8
Exhaust flange gasket, premuff
Réf. OEM 94305050072
9
Exhaust clamp
Réf. OEM 94305051000
11
damper, bottom
Réf. OEM 90105068100
13
exhaust flange gasket
Réf. OEM 90105004000
14
HH COLLAR SCREW M8X105 SW12
Réf. OEM J027081053
15
Oxygen sensor
Réf. OEM 94341090000
16
muffler mounting spacer bushin
Réf. OEM 90205086001
17
damper, bottom
Réf. OEM 90205068000
18
muffler mounting tube
Réf. OEM 90105084000
23
clip nut
Réf. OEM 90103097000
24
Hex collar nut M6
Réf. OEM J926080003
28
BOLT SILENCER MTG
Réf. OEM 90105000002
29
Heat protection, cmpl.
Réf. OEM 94005065033
32
BOLT FLANGED M6X14
Réf. OEM J028060143
33
WASHER 6,5X2 MM
Réf. OEM J126061252
34
HH COLLAR SCREW M6X90
Réf. OEM J026060903
35
Hexagon nut M6
Réf. OEM J926060001
