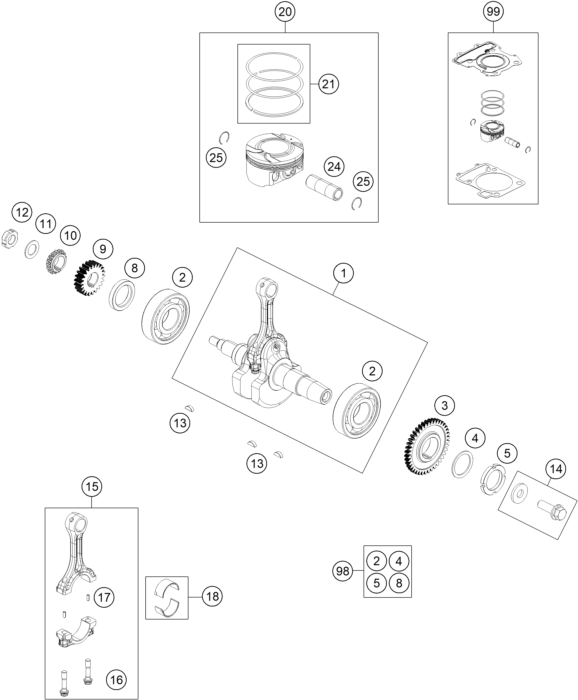

Vue éclatée – vilebrequin, piston
KTM 200 DUKE WHITE ABS EU 2013
24 pièces
1
CRANKSHAFT CPL.
Réf. OEM 90630018000
2
BALL BEARING 63/2/8 HN3CNP
Réf. OEM 90130082000
3
DRIVE WHEEL CRANKSH. F. AGW
Réf. OEM 90130018006
4
CONICAL WASHER 28,35X38X1,75
Réf. OEM 90230069000
5
NUT FOR DRIVE WHEEL AGW
Réf. OEM 90130018008
8
SPACER SHIM
Réf. OEM 90130018003
9
PRIMARY GEAR 22T.
Réf. OEM 90132024000
10
TIMING GEAR 17 T.
Réf. OEM 90136014017
11
WASHER PRIMARY DRIVE GEAR
Réf. OEM 90130029050
12
NUT SPROCKET DRIVE LOCK M14
Réf. OEM 90132025000
13
WOODRUFF KEY 4X5X13
Réf. OEM J888040050
14
SCREW DRIVE GEAR KIT
Réf. OEM 90130018044
15
CONROD CPL.
Réf. OEM 90630015000
16
CONROD BOLT
Réf. OEM 90630015001
17
PARALLEL PIN
Réf. OEM 90630015002
18
CONROD BEARING SHELL
Réf. OEM 90630015010
18
CONROD BEARING SHELL (GREEN)
Réf. OEM 90630015011
18
CONROD BEARING SHELL (BLUE)
Réf. OEM 90630015012
20
PISTON CPL.
Réf. OEM 90630007000
21
PISTON RINGS CPL.
Réf. OEM 90630030010
24
PISTON BOLT
Réf. OEM 90630033000
25
CIRCLIP
Réf. OEM 90630074000
98
CRANKSHAFT REP. KIT DUKE
Réf. OEM 00050002314
99
PISTON KIT 200 DUKE 12-13
Réf. OEM 00050000215
vilebrequin, piston
