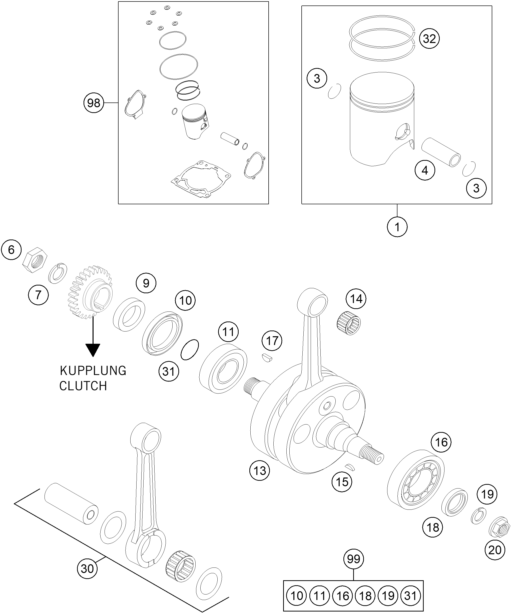

Vue éclatée – vilebrequin, piston
KTM 250 EXC EU 2012
23 pièces
1
PISTON I 250 2011
Réf. OEM 54830007300 I
1
PISTON II 250 2011
Réf. OEM 54830007300 II
3
EPINGLE
Réf. OEM 54030074000
4
AXE DE PISTON
Réf. OEM 54830233000
6
ECROU
Réf. OEM 54630029000
7
RONDELLE BLOC.
Réf. OEM 58132072000
9
entretoise 28x38x10 03
Réf. OEM 54830016000
10
JOINT SPY 92
Réf. OEM 0760385273
11
ROULEMENT DROIT 32X65X17 NTN
Réf. OEM 0625623204
13
CRANKSHAFT 250/300 EXC-MXC 08
Réf. OEM 54830118200
14
CAGE A AIGUILLE
Réf. OEM 54430034000
15
CLAVETTE VOLANT DIN6888-3X5X13
Réf. OEM 0888030050
16
ROULEMENT VILO NJ207ET2XCS42
Réf. OEM 56530123200
17
CLAVETTE
Réf. OEM 6946005
18
JOINT SPI
Réf. OEM 0760253570
19
RONDELLE ALU 250/360 96
Réf. OEM 50230029012
20
ECROU A EPAULEMENT
Réf. OEM 49030021000
30
CONROD REP. KIT 250/300
Réf. OEM 54830015144
31
JOINT
Réf. OEM 0770250015
32
TRAPEZOID RING 250 66,4 MM
Réf. OEM 54830232000
98
PISTON KIT GR.I 250 MX/Enduro
Réf. OEM 00050000109
98
PISTON KIT GR.II 250 MX/Enduro
Réf. OEM 00050000110
99
CRANKSHAF REP. KIT 250-300
Réf. OEM 00050002301
vilebrequin, piston
