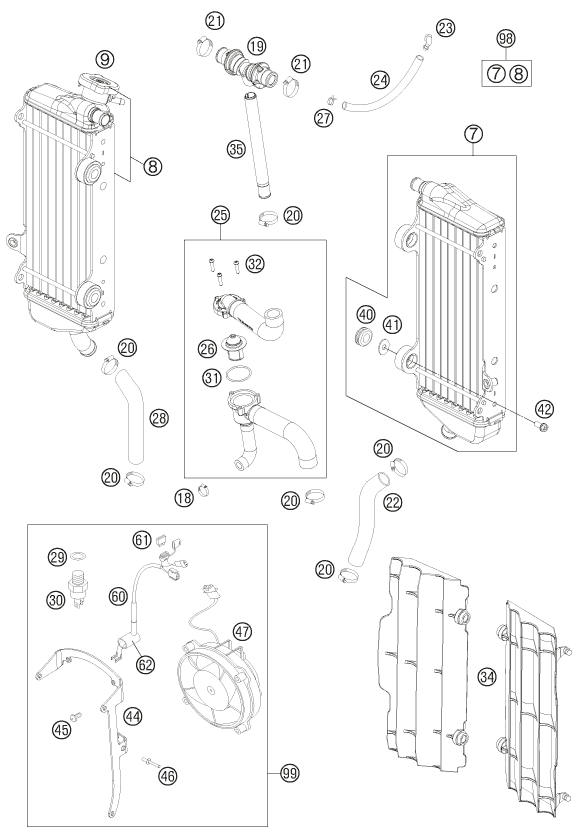

Vue éclatée – système de refroidissement
KTM 250 EXC-F EU 2013
33 pièces
7
radiator l/s '''55623u'' 12
Réf. OEM 77035007300
8
radiator r/s '''55556u'' 12
Réf. OEM 78035008100
8
RADIATOR R/S ''65061U'' 12
Réf. OEM 78035008200
9
radiator cap small 1,8 bar
Réf. OEM 77335016000
18
COLLIER DURITE D EAU LC4 94
Réf. OEM 58335099000
19
y-connector cpl.
Réf. OEM 77235071044
20
COLLIER
Réf. OEM 10001020000
21
HOSE CLAMP NORMA 14/24
Réf. OEM 42013037400
22
durite radiateur gau 250sxf 05
Réf. OEM 77035025000
23
RACCORD DURITE RADIATEUR 97
Réf. OEM 50303089000
24
PVC-HOSE 6X9
Réf. OEM 50335030001
25
rad.hose w. therm. 70° ''12
Réf. OEM 77435026033
26
THERMOSTAT 70Ä
Réf. OEM 59435017000
27
COLLIER YDNAC 10096F (9,6MM)
Réf. OEM 59007017000
28
radiator hose r/s 07
Réf. OEM 77035027100
29
joint de radiateur
Réf. OEM 0603142015
30
THERMOSWITCH 95-100 DG
Réf. OEM 78035045000
31
JOINT
Réf. OEM 0770320020
32
VIS THERMOSTAT 250 EGS 99
Réf. OEM 0016040183
34
protection de radiateur noir
Réf. OEM 7733503400030
35
hose connector l=172,5
Réf. OEM 77235073000
40
CACHE CABLE
Réf. OEM 41001052000
41
washer for radiator 08
Réf. OEM 77335001000
42
VIS A COLLET M6x12 ISA
Réf. OEM 0023060123
44
FAN SUPPORT
Réf. OEM 81235943000
45
SCREW FOR PLASTIC K50X18 T20
Réf. OEM 0081050181
46
rivet 4,0x 8 alu
Réf. OEM 0011400800
47
VENTILATEUR CPT LC4
Réf. OEM 58435041000
60
fan wiring harness
Réf. OEM 59011079100
61
fusible 5a
Réf. OEM 58011109105
62
protection cap thermoswitch
Réf. OEM 58311096000
98
RADIATOR KIT 08-14
Réf. OEM 00050000131
99
FAN KIT COMPLETE
Réf. OEM 81235941044
système de refroidissement
