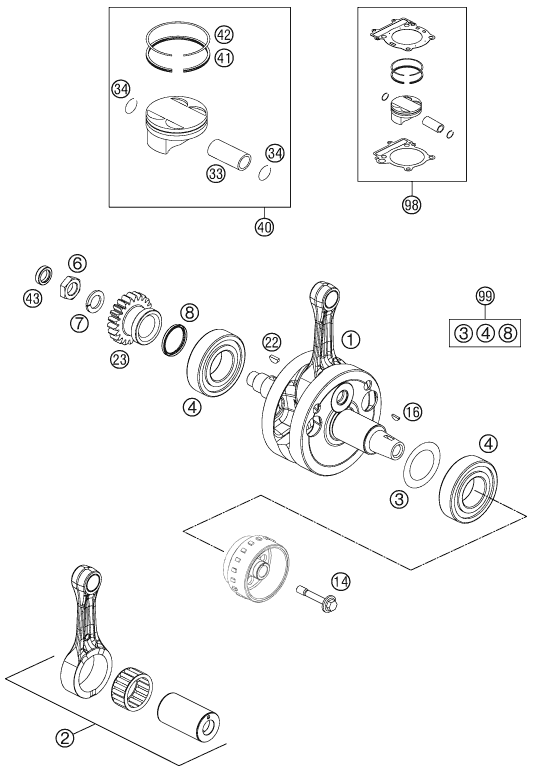

Vue éclatée – vilebrequin, piston
KTM 250 EXC-F EU 2013
23 pièces
1
crankshaft sx-f
Réf. OEM 77130018000
2
CONNECT. ROD REPAIR SET
Réf. OEM 77030015344
3
rondelle calibree 30,5x45x0,10
Réf. OEM 56030081000
3
rondelle calibree 30,7x47x0,15
Réf. OEM 56030081100
3
rondelle calibree 30,5x45x0,30
Réf. OEM 56030081200
4
ROULEMENT VILLO GAUCHE 125 98
Réf. OEM 50330082000
6
ECROU
Réf. OEM 54630029000
7
RONDELLE BLOC.
Réf. OEM 58132072000
8
shaft seal ring 35x47x7 viton
Réf. OEM 0760354774
14
FLYWHEEL SCREW
Réf. OEM 77339010100
16
CLAVETTE
Réf. OEM 6946005
22
CLAVETTE VOLANT DIN6888-3X3,7
Réf. OEM 0888030037
23
primary gear 22t.
Réf. OEM 77132000022
33
boulon axe de piston d=16mm 05
Réf. OEM 77030033000
34
circlip 05
Réf. OEM 77030074000
40
piston cpl. d=76mm 77130007100 i
Réf. OEM 77130007100 I
40
piston cpl. d=76mm 77130007100 ii
Réf. OEM 77130007100 II
41
oil scraper ring 77130032000
Réf. OEM 77130032000
42
compression ring 77030030200
Réf. OEM 77030030200
43
JOINT SPY
Réf. OEM 0760142460
98
PISTON KIT GR.II EXCF/SXF 06-1
Réf. OEM 00050000013
98
PISTONKIT GR.I EXC-F/SX-F06-13
Réf. OEM 00050000033
99
CRANKSHAFT REP. KIT 250SX-F/
Réf. OEM 00050002302
vilebrequin, piston
