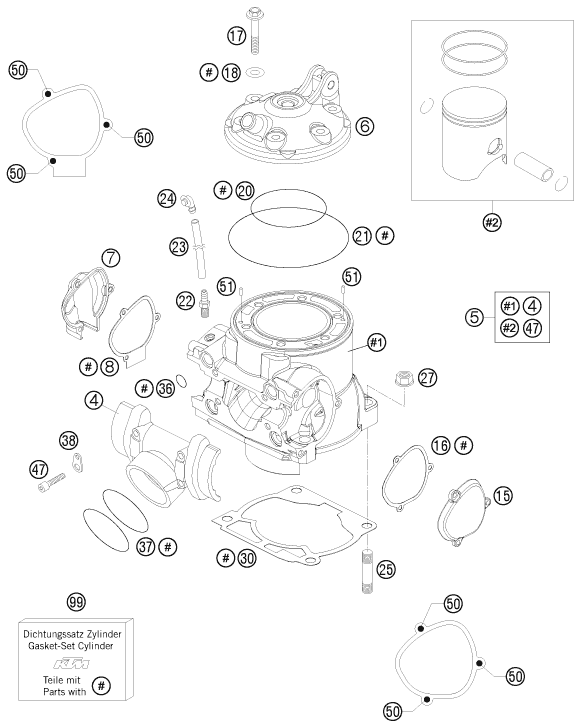

Vue éclatée – cylindre, culasse
KTM 250 SX EU 2015
27 pièces
4
flasque intermediai 250/300 07
Réf. OEM 54837001200
5
cylinder + piston kpl. 2011
Réf. OEM 54830038400
6
CYLINDER HEAD 250 SX
Réf. OEM 54830206000
7
CONTROL COVER R/S 09
Réf. OEM 5483700700015
8
JOINT COUV. COMMANDE DR
Réf. OEM 54837008000
15
CONTROL COVER L/S 09
Réf. OEM 5483700500015
16
JOINT COUV. COMMANDE GAU
Réf. OEM 54837006000
17
VIS A EPAULEMENT M 8X35 SW-13
Réf. OEM 54830079000
18
RONDELLE
Réf. OEM 56530080000
20
O-RING 73,00X2,00 VITON
Réf. OEM 0770730020
21
JOINT TORIQUE 105,00X2,00 07
Réf. OEM 0770105020
22
RACCORD CULASSE LC4 95
Réf. OEM 58336020090
23
PVC-HOSE 6X9
Réf. OEM 50335030001
24
RACCORD DURITE RADIATEUR 97
Réf. OEM 50303089000
25
vis 0835100351
Réf. OEM 0835100351
27
ECROU A EPAULEMENT
Réf. OEM 54630044000
30
joint embase 0,2mm 03
Réf. OEM 54830030002
30
joint embase 0,4mm 03
Réf. OEM 54830030004
30
joint embase 0,5mm 03
Réf. OEM 54830030005
30
joint embase 0,75mm 03
Réf. OEM 54830030075
36
JOINT OR
Réf. OEM 0770116241
37
JOINT THOR.SORTIE ECHAP.250/30
Réf. OEM 0770440030
38
FIXATION RESSORT.
Réf. OEM 51005074000
47
0912060303
Réf. OEM 0912060303
50
Oval head screw M5x14 TX25
Réf. OEM 58605083014
51
ROULEAU DIN5402 NRB 4X 9
Réf. OEM 0402040980
99
gasket set cyl. 250 07-14
Réf. OEM 54830097100
cylindre, culasse
