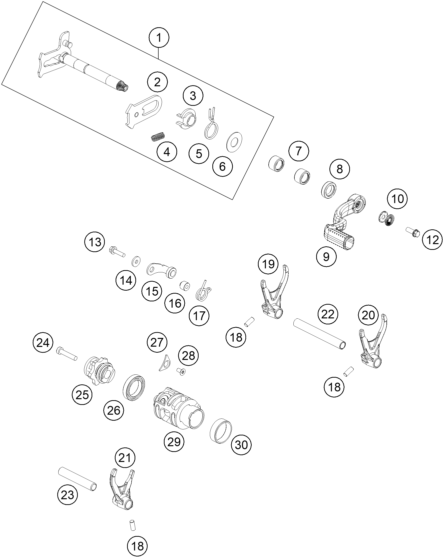

Vue éclatée – mécanisme de sélection
KTM 250 SX EU 2020
29 pièces
1
SHIFT SHAFT CPL.
Réf. OEM 55434005133
2
SLIDING PLATE CPL.
Réf. OEM 79234008144
3
RESSORT D.GUIDAGE
Réf. OEM 54634020000
4
RESSORT
Réf. OEM 56534013100
5
RESSORT DE RAPPEL 03
Réf. OEM 54834014000
6
RONDELLE
Réf. OEM 54634050000
7
ROUL.AIGUILLES
Réf. OEM 54632095000
8
JOINT SPY
Réf. OEM 0760142460
9
SHIFTING LEVER CPL.
Réf. OEM 55434031000
10
PAIR NORDLOCK WASHER M6
Réf. OEM 50233041500
12
HH collar screw M6x15 TX30
Réf. OEM 0024060156S
13
hh collar screw m5x20 tx30
Réf. OEM 0025050206
14
RONDELLE
Réf. OEM 0349000050
15
LOCKING LEVER CPL.
Réf. OEM 55434024000
16
ENTRETOISE SELECTEUR 250/360 9
Réf. OEM 54634052300
17
LOCKING LEVER SPRING
Réf. OEM 55434023100
18
AIGUILLE 91
Réf. OEM 0402061480
19
SHIFTING FORK 1ST/3RD GEAR
Réf. OEM 79234003000
20
SHIFTING FORK 2ND GEAR
Réf. OEM 79234002000
21
SHIFTING FORK 4TH/5TH GEAR
Réf. OEM 79234001000
22
AXE FOURCHETTE L-93MM 05
Réf. OEM 77034019000
23
AXE DE FOURCHETTE 250/380 03
Réf. OEM 54834019000
24
VIS A TETE CYLINDRIQUE DIN6912
Réf. OEM 0984060302
25
GEARSHIFT CPL.
Réf. OEM 55434015000
26
ROULEMENT
Réf. OEM 0625618050
27
RETAINING PLATE F. CS BEARING
Réf. OEM 75030085000
28
hex lobe countersunc screw M5x
Réf. OEM 0019050106S
29
shift roller 5g
Réf. OEM 79234012000
30
FRICTION BEARING CONTROLLER
Réf. OEM 79234012010
mécanisme de sélection
