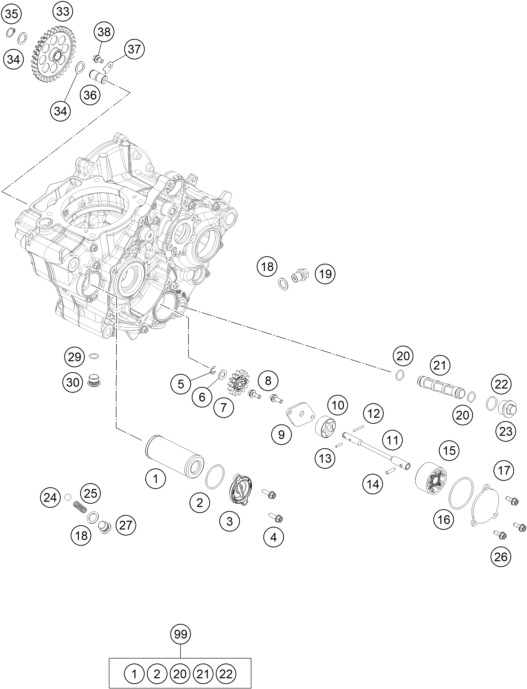

Vue éclatée – système de lubrification
KTM 350 SX-F EU 2024
36 pièces
1
Filtre a huile 4Tps 07-12 / 3
Réf. OEM 77338005100
2
O-RING 33,05X1,78
Réf. OEM 07703305178
3
OIL FILTER COVER 08
Réf. OEM 77338041200
4
HH collar screw M6x16 TX30
Réf. OEM 0025060166
5
RONDELLE FREIN
Réf. OEM 0799060000
6
RONDELLE 600/92
Réf. OEM 58038007755
7
Oil pump gear
Réf. OEM 77038001200
8
Hex coll. screw M5x14 ISA30 se
Réf. OEM 0025050146S
9
Oil pump cover
Réf. OEM A48038003000
10
OILPUMP ROTOR-SET 12MM CPL.
Réf. OEM 59038011112
11
Oil pump shaft
Réf. OEM 79238002100
12
PION CENTAGE POMPE A HUILE DUK
Réf. OEM 0402251980
13
ROULEAU DIN5402 NRB2
Réf. OEM 0402251180
14
ROULEAU NRB 4X15,8 G2
Réf. OEM 0402041580
15
ROTOR SET 22MM
Réf. OEM 61238011100
16
O-RING 44,00X2,00 VITON
Réf. OEM 0770440020
17
OIL PUMP COVER LEFT
Réf. OEM 79238004000
18
JOINT
Réf. OEM 58038022000
19
Vis de vidange d'huile et aima
Réf. OEM 58030021100
20
O-RING 12,5X1,5 VITON V75
Réf. OEM 07701250151
21
Oil screen
Réf. OEM 59038016200
22
JT THORIQUE BOUCHON CREPINE 00
Réf. OEM 0770020170
23
PLUG M20X1,5 WS-13
Réf. OEM 59038017100
24
BALL DIN5401-9
Réf. OEM 0401090003
25
RESSORT LC4 94
Réf. OEM 58038023300
26
Hex coll. screw M5x14 ISA30 se
Réf. OEM 0025050146S
27
PLUG SCREW SAS M12X1,5
Réf. OEM 78036024000
29
JOINT O RING 125/94
Réf. OEM 0770110015
30
Screw plug M14x1,5
Réf. OEM 78036081100
33
Oil pump intermediate gear
Réf. OEM 79238006300
34
RONDELLE CABLE EMBRAYAGE
Réf. OEM 0988121805
35
CIRCLIPS
Réf. OEM 0471120010
36
BUSHING PIN
Réf. OEM 77038013100
37
AXIAL-CIRCLIP
Réf. OEM 77238061050
38
Hex coll. screw M5x10 ISA30 se
Réf. OEM 0025050106S
99
Kit filtre a huile 350EXCF/SXF
Réf. OEM 00050000083
système de lubrification
