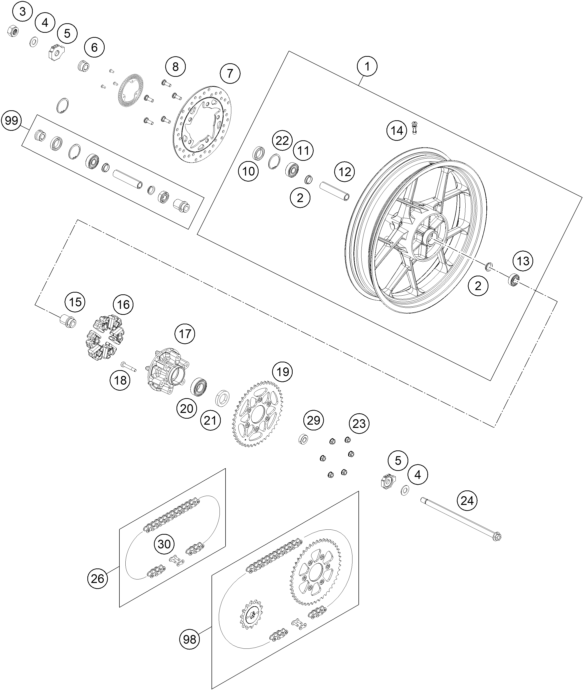

Vue éclatée – roue arrière
KTM 390 ADVENTURE, black 2023
28 pièces
1
Rear Wheel ADV 22 Black
Réf. OEM 95810101144C1
2
Fixation bearing spacer tube
Réf. OEM 90109011001
3
wheel spindle nut, rear
Réf. OEM 90210086000
4
washer 15.2x30x2
Réf. OEM 90610087000
5
chain tension adjuster, right
Réf. OEM 90110084000
6
SPACER BUSHING REAR WHEEL R/S
Réf. OEM 90110013000
7
disc brake dia 230
Réf. OEM 95810060000
8
SPECIAL SCREW M8X25 SELF LOCK.
Réf. OEM 90110062000
10
SHAFT SEAL RING 26X42X8
Réf. OEM J760264208
11
Grooved ball bearing 6302
Réf. OEM J625063021
12
BEARING SPACER TUBE REAR
Réf. OEM 90110011000
13
BALL BEARING 6202
Réf. OEM J625062023
14
VALVE CPL.
Réf. OEM 90109076000
15
SPACER BUSHING KRT INSIDE
Réf. OEM 90610054000
16
rear wheel dampening rubber
Réf. OEM 90210059100
17
SPROCKET SUPPORT
Réf. OEM 90210050000
18
SPECIAL SCREW M8X48
Réf. OEM 90810052000
19
Rear sprocket 45T
Réf. OEM 95810051045
20
BALL BEARING 6205
Réf. OEM J625062050
21
SHAFT SEAL RING 29X52X7
Réf. OEM J760295207
22
CIRCLIP
Réf. OEM J472042170
23
FLANGED NUT M8X1,25
Réf. OEM 90510052000
24
Axle rear KT03
Réf. OEM 90210085000
26
chain DID 118 roll
Réf. OEM 76910065118
29
SPACER CHAIN WHEEL SUPPORT
Réf. OEM 90110053000
30
Rivet link chain DID 520 VP2-T
Réf. OEM 76910066000
98
Drivetrain kit 15Z/45Z
Réf. OEM 00050002114
99
Repair kit rear wheel
Réf. OEM 00050002115
roue arrière
