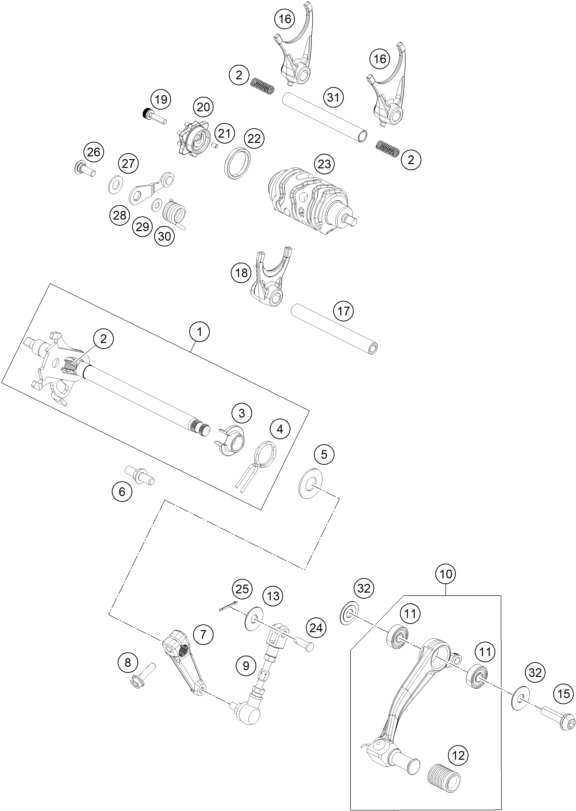

Vue éclatée – mécanisme de sélection
KTM 390 Adventure, white EU 2020
32 pièces
1
Shift shaft cmpl. With quick s
Réf. OEM 94334005033
2
TENSION SPRING
Réf. OEM 90134009000
3
SPRING BUSHING
Réf. OEM 90134022000
4
RETURN SPRING
Réf. OEM 90134014000
5
stop disk 14x30x1,5
Réf. OEM 90134050000
6
SPRING GUIDE
Réf. OEM 90134016000
7
Linkage gear shift lever
Réf. OEM 93034031010
8
Bolt-Flange-Kad ST-D DIA-06 L-
Réf. OEM J025060221
9
Shift linkage
Réf. OEM 95834036000
10
Gear shift lever, PREASSEMBLED
Réf. OEM 95834031044
11
BEARING CHANGE LEVER
Réf. OEM J625060800
12
Pedal rubber
Réf. OEM 95834035000
13
Washer nylon 6.5X16X1
Réf. OEM J125070001
15
BOLT SHIFT LEVER, silver
Réf. OEM 90134034300
15
BOLT SHIFT LEVER, black
Réf. OEM 90534034300
16
SHIFT FORK
Réf. OEM 90234002000
17
SHIFT RAIL
Réf. OEM 90234019000
18
SHIFT FORK
Réf. OEM 90234001000
19
Bolt socket head M6X1X20 L-pre
Réf. OEM 90134098000
20
Detent
Réf. OEM 94334015000
21
Parallel pin
Réf. OEM 90134013000
22
SPACER
Réf. OEM 90134012002
23
DRUM GEAR SHIFT
Réf. OEM 93834012000
24
Pin
Réf. OEM J920000601600
25
circlip type e
Réf. OEM J710000400600
26
SCREW LOCKING LEVER
Réf. OEM 90134025000
27
WASHER LOCKING LEVER
Réf. OEM 90134030000
28
LOCKING LEVER CPL.
Réf. OEM 90134024033
29
Washer, 6x14x1.2
Réf. OEM J125061416
30
Detent arm spring
Réf. OEM 94334023000
31
Axe de fourchette de selection
Réf. OEM 93834020000
32
WASHER SHIFTING LEVER
Réf. OEM 90534031020
mécanisme de sélection
