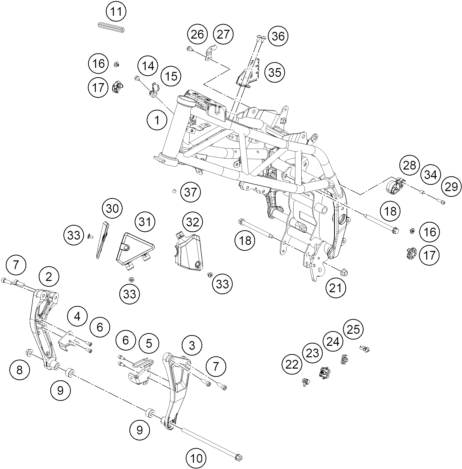

Vue éclatée – cadre
KTM 390 DUKE, blue - CKD PH 2025
33 pièces
1
FRAME ASSLY FRONT JP111113 ELE
Réf. OEM 96303001000EB
2
ENGINE HANGER RH JP113410 BLK
Réf. OEM 96303006000C1
3
ENGINE HANGER LH JP113409 BLK
Réf. OEM 96303005000C1
4
BRACKET RADIATOR RH
Réf. OEM 96335001111
5
Radiator bracket left
Réf. OEM 96335001010
6
Hexagon socket screw, M6X14
Réf. OEM J912060146
7
BOLT SOCKET M8X1.25
Réf. OEM J900000803004
8
nut hex flanged M10x1.25
Réf. OEM J910001001001
9
Spacer
Réf. OEM J800001001200
10
bolt flanged M10x224
Réf. OEM J900001022400
11
Beading
Réf. OEM 96303001020
14
bolt flanged M6x1
Réf. OEM J900000600802
15
hose bracket
Réf. OEM 96303099000
16
Clip
Réf. OEM 90108023100
17
Plug
Réf. OEM 96303088000
18
bolt flanged M10x112
Réf. OEM J900001011000
21
NUT-U-M10X1,25XA/F 17
Réf. OEM 90803009000
22
plastic cable clip 2x6,5
Réf. OEM J340001000700
23
Brake line guide
Réf. OEM A61713046000
24
Brake hose bracket
Réf. OEM 94513026000
25
Cable tie
Réf. OEM 93803001022
26
bolt flanged M6x12
Réf. OEM J900000601205
27
BRACKET COVER SIDE RH
Réf. OEM 96303001030
28
GUARD CHAIN
Réf. OEM 96303070000
29
screw button head M6x1
Réf. OEM J900000602100
30
frame cover right front
Réf. OEM 96303083020
31
frame cover left front
Réf. OEM 96303083010
32
Frame cover left
Réf. OEM 96303083030
33
SCREW SOCKET STEP M6X1
Réf. OEM J900000601207
34
Sleeve
Réf. OEM J800000601200
35
HOLDER ASSEMBLY COUPLER
Réf. OEM A60111046000
36
SOCKET HEAD BOLT M6X12
Réf. OEM 90508006001
37
Rubber bushing
Réf. OEM 93014014000
cadre
