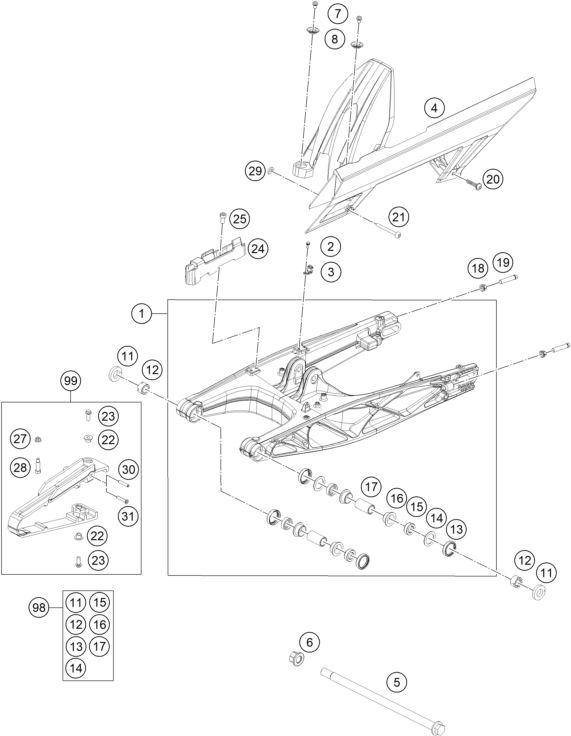

Vue éclatée – bras oscillant
KTM 390 DUKE, silver EU 2022
30 pièces
1
Swing Arm Sub Assy Duke 390 MY
Réf. OEM 28104030044BA
2
HH COLLAR SCREW M5X13 SW8
Réf. OEM J011050133
3
brake hose guide
Réf. OEM 90113047000
4
Chain cover
Réf. OEM 93004060100
5
Shaft swing arm L-299mm
Réf. OEM 90104037000
6
FLANGED NUT M14X1.5
Réf. OEM 90104038000
7
Hex collar screw M6X8
Réf. OEM J025060081
8
Coque d appui
Réf. OEM 93004051000
11
Special wahser
Réf. OEM 93004042000
12
swingarm adjusting ring
Réf. OEM 90104046000
13
OIL SEAL RING 25X32X7
Réf. OEM 90104034001
14
Thrust washer 22.2x31.7x1
Réf. OEM 90104036000
15
cup for radial shaft seal
Réf. OEM 90104034000
16
Igus plain bearing
Réf. OEM 90104031000
17
sleeve bushing 15.1x20x38
Réf. OEM 90104032000
18
flanged hex nut M10x1.25 WS13
Réf. OEM 90104010002
19
BOLT HEX M10X1.25X50 WS10
Réf. OEM 90104040000
20
Plastic screw 6x30
Réf. OEM 93004064000
21
hexagon socket screw M5X0.8X55
Réf. OEM 93004065000
22
chain slider bushing
Réf. OEM 90604062000
23
HH COLLAR SCREW M6X16 SW8
Réf. OEM J025060169
24
Support
Réf. OEM 93013047000
25
bolt soket-m5x0.8xl10xcl10.9xb
Réf. OEM J912050102
27
HH COLLAR NUT
Réf. OEM 90204060001
28
screw M5x0.8x30
Réf. OEM 90104040100
29
WASHER CHAIN SLIDING GUARD
Réf. OEM 90504067000
30
SLEEVE CHAIN GUARD
Réf. OEM 90104070020
31
SLEEVE CHAIN GUARD
Réf. OEM 90904070020
98
SWINGARM REP. KIT 11-17
Réf. OEM 90104230010
99
CHAIN GUARD KIT 250/390
Réf. OEM 90104066210
bras oscillant
