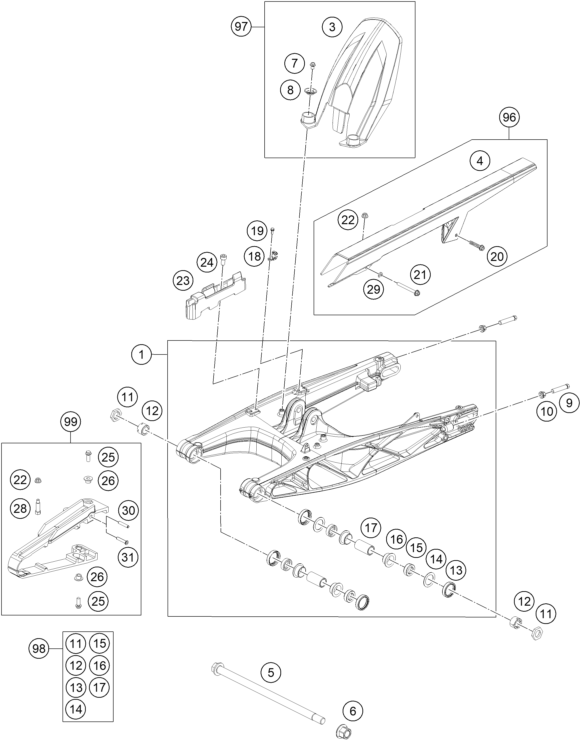

Vue éclatée – bras oscillant
KTM 390 DUKE WHITE ABS CKD MY 2016
33 pièces
1
SWING ARM CPL.
Réf. OEM 90504030044
3
SPLASH PROTECTOR
Réf. OEM 90104050000
4
CHAIN GUARD CPL.
Réf. OEM 90104060000
5
Shaft swing arm L-299mm
Réf. OEM 90104037000
6
FLANGED NUT M14X1.5
Réf. OEM 90104038000
7
HH COLLAR SCREW M6X8 SW8
Réf. OEM J025060083
8
BUCKET
Réf. OEM 90104067000
9
BOLT HEX M10X1.25X50 WS10
Réf. OEM 90104040000
10
flanged hex nut M10x1.25 WS13
Réf. OEM 90104010002
11
hex thrust washer
Réf. OEM 90104042000
12
swingarm adjusting ring
Réf. OEM 90104046000
13
OIL SEAL RING 25X32X7
Réf. OEM 90104034001
14
Thrust washer 22.2x31.7x1
Réf. OEM 90104036000
15
cup for radial shaft seal
Réf. OEM 90104034000
16
Igus plain bearing
Réf. OEM 90104031000
17
sleeve bushing 15.1x20x38
Réf. OEM 90104032000
18
brake hose guide
Réf. OEM 90113047000
19
HH COLLAR SCREW M5X13 SW8
Réf. OEM J011050133
20
VIS T60 6 X 30
Réf. OEM 0017060303
21
HH COLLAR SCREW M5X50 SW8
Réf. OEM J025050503
22
HH COLLAR NUT
Réf. OEM 90204060001
23
brake hose guide
Réf. OEM 90113147000
24
AH SCREW M5X10
Réf. OEM J912050101
25
HH COLLAR SCREW M6X16 SW8
Réf. OEM J025060169
26
chain slider bushing
Réf. OEM 90604062000
28
screw M5x0.8x30
Réf. OEM 90104040100
29
WASHER CHAIN SLIDING GUARD
Réf. OEM 90504067000
30
SLEEVE CHAIN GUARD
Réf. OEM 90104070020
31
SLEEVE CHAIN GUARD
Réf. OEM 90904070020
96
CHAIN PROTECTION KIT DUKE
Réf. OEM 90104060110
97
SPLASH GUARD KIT 390 DUKE
Réf. OEM 90106010010
98
SWINGARM REP. KIT 11-17
Réf. OEM 90104230010
99
CHAIN GUARD KIT 250/390
Réf. OEM 90104066210
bras oscillant
