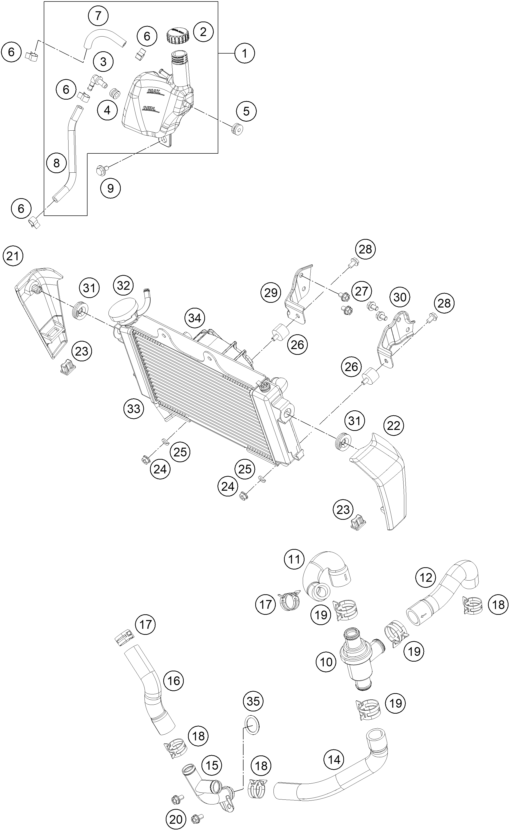

Vue éclatée – système de refroidissement
KTM 390 DUKE WHITE ABS EU 2013
34 pièces
1
EXPANSION RESERVOIR CPL.
Réf. OEM 90135065033
2
PLUG F. EXPANSION TANK
Réf. OEM 90135066000
3
CONNECTOR EXPANSION TANK
Réf. OEM 90135068000
4
GROMMET F. CONN. EXP.TANK
Réf. OEM 90135069000
5
GROMMET EXPANSION TANK
Réf. OEM 90135065050
6
CLAMP 10MM
Réf. OEM 90107018011
7
HOSE 6X10,5X80 MM
Réf. OEM 90135067000
8
HOSE 6X10X154 MM
Réf. OEM 90135067050
9
SPECIAL SCREW M6X12 FLANGED
Réf. OEM 90135074000
10
THERMOSTAT
Réf. OEM 90135017000
11
HOSE COOLANT THERM. - RADIATOR
Réf. OEM 90235024020
12
HOSE COOLANT ENGINE - THERM.
Réf. OEM 90235025000
14
HOSE COOLANT THERM. TO T-PIPE
Réf. OEM 90235024010
15
COOLING PIPE ''T'' CPL.
Réf. OEM 90135026000
16
pre-formed hose radiator-t-pie
Réf. OEM 90235024030
17
hose clamp D24
Réf. OEM 90135020002
18
hose clamp D26
Réf. OEM 90135020001
19
HOSE CLAMP D28
Réf. OEM 90135020003
20
COLLAR SCREW M6X12
Réf. OEM 90135099000
21
RADIATOR PROTECTOR R/S, ONLY FOR STANDARD VERSION
Réf. OEM 90108061000
22
RADIATOR PROTECTOR L/S, ONLY FOR STANDARD VERSION
Réf. OEM 90108060000
23
DAMP. RUBBER II RADIATOR PROT
Réf. OEM 90108060002
24
FLANGED NUT M6 WS10 SELF LOCK.
Réf. OEM J926060000
25
WASHER SPRING B6
Réf. OEM J127060003
26
silentbloc M6
Réf. OEM 90235001001
27
HH COLLAR SCREW M6X10 SW10
Réf. OEM J025060103
28
HH COLLAR SCREW M6X8 SW10
Réf. OEM J026060083
29
RADIATOR SUPPORT R/S BELOW
Réf. OEM 90203006001
30
RADIATORSUPPORT L/S BELOW
Réf. OEM 90203005001
31
DAMPING RUBBER I RADIATOR PROT
Réf. OEM 90108060001
32
RADIATOR CAP
Réf. OEM 90135016100
33
RADIATOR CPL. WITH FAN
Réf. OEM 90235010000
34
FAN RADIATOR CPL.
Réf. OEM 90135041133
35
O-RING 18,5X3
Réf. OEM J770018530
système de refroidissement
