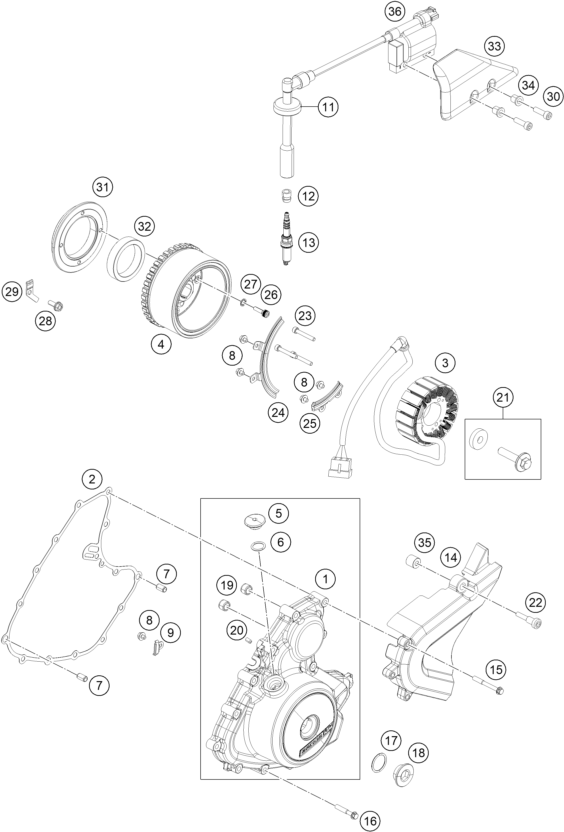

Vue éclatée – système de allumage
KTM 390 Duke, white EU 2020
35 pièces
1
Ignition cover cmpl.
Réf. OEM 93830002033
2
Ignition cover gasket
Réf. OEM 93830040000
3
STATOR ASSEMBLY
Réf. OEM 94245051033
4
ROTOR CPL.
Réf. OEM 90839005000
5
cap tdc finder
Réf. OEM J900001800700
6
O-RING 15,8X2,4
Réf. OEM J770015824
7
PIN DOWEL 8X6,4X14MM
Réf. OEM 90130024000
8
Hex collar screw M5X8
Réf. OEM J025050081
9
BRACKET HARNESS MAGNETO
Réf. OEM 90230062000
11
RUBBER GASKET SPARK PLUG
Réf. OEM 90239090001
12
Sealing boot spark plug
Réf. OEM 93839091000
13
SPARK PLUG M12X1,25
Réf. OEM 90239093000
14
front sprocket cover
Réf. OEM 90230060002
15
Hex collar screw M6X50
Réf. OEM J025060506
16
Vis a epaulement six pans M6X3
Réf. OEM J025060353
17
O-RING 24X2,5
Réf. OEM J770024015
18
PLUG SCREW M24X1,5
Réf. OEM 90230094000
19
BUSH STARTER SHAFT
Réf. OEM 90240018000
20
OIL NOZZLE
Réf. OEM 90230066300
21
ROTOR SCREW CPL.
Réf. OEM 90239005050
22
Vis fixation cache pignon sort
Réf. OEM 93003082000
23
AH SCREW M5X35 SELF LOCKING
Réf. OEM J912050353S
24
PLATE HARNESS MAGNETO
Réf. OEM 90230058000
25
PLATE HARNESS 2
Réf. OEM 93730059000
26
SOCKET HEAD SCREW M6X20
Réf. OEM 90130001001
27
TOOTHED WASHER M6
Réf. OEM J797060003
28
BOLT FLANGE M6X16
Réf. OEM J028060164
29
RETAINER GEAR STARTER
Réf. OEM 90240020002
30
Vis six pans creux M6X35
Réf. OEM J912060353
31
SUPPORT FREEWHEEL CLUTCH
Réf. OEM 90130001000
32
FREEWHEEL CLUTCH
Réf. OEM 90140026000
33
Cache de contacteur principal
Réf. OEM 93039010000
34
Douille-entretoise cache conta
Réf. OEM 93039011000
35
93003081000
Réf. OEM 93003081000
36
Ignision coil cmpl.
Réf. OEM 93339006033
système de allumage
