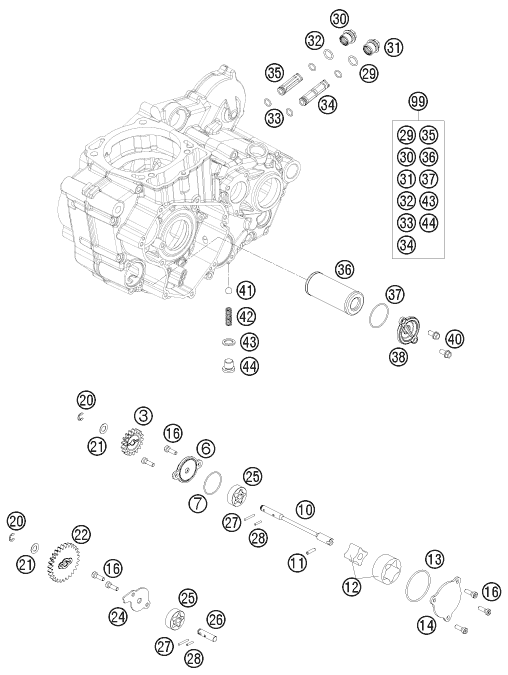

Vue éclatée – système de lubrification
KTM 400 EXC AU 2010
32 pièces
3
oil pump gear 17 t
Réf. OEM 78038001017
6
oil pump cover cpl.
Réf. OEM 78038103233
7
o-ring 32,00x1,50 viton
Réf. OEM 0770320015
10
oil pump shaft sp-dp-78038102100
Réf. OEM 78038102100
11
ROULEAU NRB 4X15,8 G2
Réf. OEM 0402041580
12
jeu de rotors de pompe 03
Réf. OEM 60038009000
13
O-RING 44,00X2,00 VITON
Réf. OEM 0770440020
14
oil pump cover suction pump
Réf. OEM 78038004000
16
cyl. screw din6912 m5x16 8.8
Réf. OEM 0984050163S
20
RONDELLE FREIN
Réf. OEM 0799060000
21
RONDELLE 600/92
Réf. OEM 58038007755
22
oil pump gear 27t
Réf. OEM 78038001027
24
oil pump cover transm. pump
Réf. OEM 78038003000
25
piston pompe huile 10mm 400/52
Réf. OEM 59038011010
26
oil pump shaft transm. pump-78038002000
Réf. OEM 78038002000
27
PION CENTAGE POMPE A HUILE DUK
Réf. OEM 0402251980
28
ROULEAU DIN5402 NRB2
Réf. OEM 0402251180
30
SCREW PLUG M16
Réf. OEM 78038017000
31
screw plug m17
Réf. OEM 78038018000
32
joint o 0770125020
Réf. OEM 0770125020
33
JOINT THORIQUE CREPINE 9X1
Réf. OEM 0770090015
34
oil screen 12,5x56,5mm
Réf. OEM 78038015000
35
oil screen 11,8x44,5mm
Réf. OEM 59038015100
36
Filtre a huile 4Tps 07-12 / 3
Réf. OEM 77338005100
37
O-RING 33,05X1,78
Réf. OEM 07703305178
38
OIL FILTER COVER 08
Réf. OEM 77338041200
40
HH collar screw M6x16 TX30
Réf. OEM 0025060166
41
BALL DIN5401-9
Réf. OEM 0401090003
42
RESSORT LC4 94
Réf. OEM 58038023300
43
JOINT
Réf. OEM 58038022000
44
vis 0908120153
Réf. OEM 0908120153
99
kit filtre huile 450-530 excr
Réf. OEM 00050000066
système de lubrification
