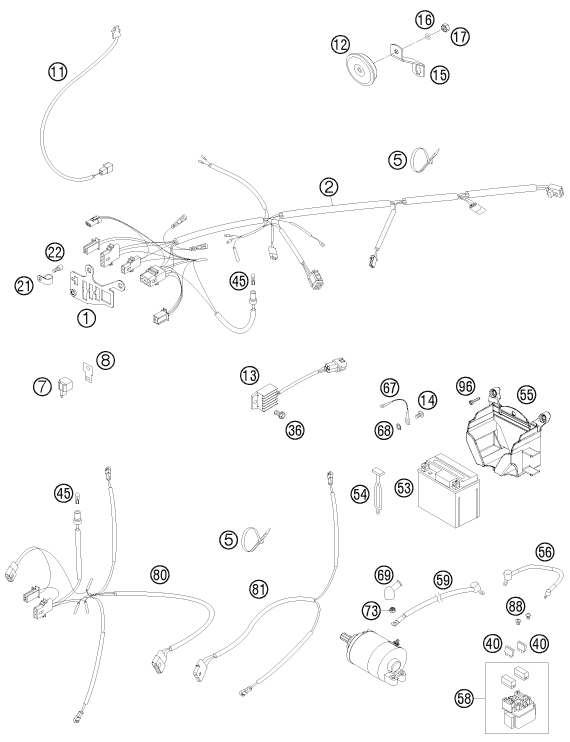

Vue éclatée – faisceau de câbles
KTM 400 EXC AU 2011
33 pièces
1
fixation support exc 2005
Réf. OEM 54811083100
2
main wiring harness exc/eu 10
Réf. OEM 59411075250
5
Collier pour câbles 2,5x140
Réf. OEM 44011076140
5
Rilsan 200/4.6mm noir
Réf. OEM 44011076200
5
RILSAN 300/4,8MM
Réf. OEM 44011076305
7
contact de clign. sumitomo adv
Réf. OEM 44611207200
8
TOLE DE FIX.POUR RELAIS DE CLI
Réf. OEM 58211031100
11
contacteur feu de stop avt 02
Réf. OEM 50311050100
12
klaxon 07
Réf. OEM 50311060200
13
regulateur de tension 04
Réf. OEM 80011034000
14
EJOT SPIRAL SCREW SF M5X10-K
Réf. OEM 0009050106
15
horn bracket exc 08
Réf. OEM 78011061000
16
RONDELLE DIN 125
Réf. OEM 0125050003
17
ECROU H DIN 934
Réf. OEM 0934050003
21
pvc 7/16''' heyco 3377
Réf. OEM 57013070000
22
VIS CHC DIN 912
Réf. OEM 0912050083
36
HH collar screw M6x12 TX30
Réf. OEM 0025060126
40
FUSIBLE 10A DEMARREUR
Réf. OEM 58011109110
45
BULB 12V 2,3W (W2X4,6D)
Réf. OEM 49111425200
53
batterie 12v 4ah ytx5l-bs
Réf. OEM 58511053000
54
ELASTIQUE L-145MM
Réf. OEM 50303018000
55
BATTERY CASE EXC 08
Réf. OEM 78011055000
56
cable relais de demarreur
Réf. OEM 58711086000
58
RELAIS DEMARREUR 400/520 2000
Réf. OEM 58211058000
59
cable batterie demarreuer
Réf. OEM 58411059100
67
FILS MASSE D-6MM L-140MM
Réf. OEM 58411097100
68
RONDELLE M6 VSV-K6
Réf. OEM 58411098100
69
protection cap f. starter eng. 58440099000
Réf. OEM 58440099000
73
ECROU AUTO-BLQ.
Réf. OEM 0985060003
80
faisceau cabl clignotant avt06
Réf. OEM 59011080100
81
flasher light wiring rear 10
Réf. OEM 59011081200
88
VIS GRILLE COUDE ECHAP DUKE
Réf. OEM 0902060083
96
VIS CABOCHON FEU ARR 98
Réf. OEM 0017060203
faisceau de câbles
