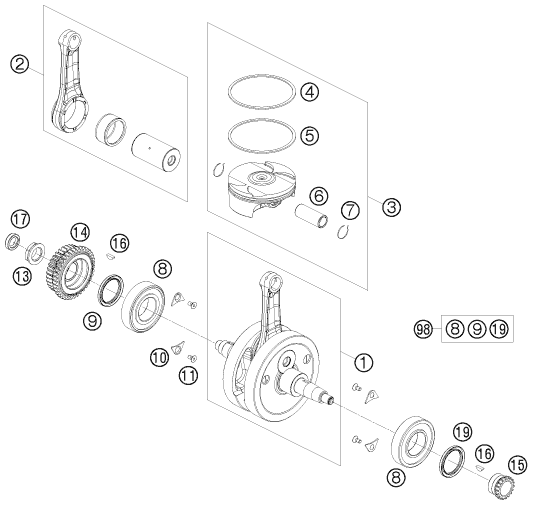

Vue éclatée – vilebrequin, piston
KTM 400 EXC EU 2009
19 pièces
1
CRANKSHAFT CPL.
Réf. OEM 78330018100
2
CON ROD REP.-KIT 400 09
Réf. OEM 78330015044
3
PISTON CPL.
Réf. OEM 78330007100 I
3
PISTON CPL.
Réf. OEM 78330007100 II
4
compression ring
Réf. OEM 78030030100
5
oil scraper piston ring
Réf. OEM 78030032200
6
piston pin 08
Réf. OEM 78030033000
7
circlip 77330074000
Réf. OEM 77330074000
8
ball bearing 6207 tm-sx07e 39
Réf. OEM 0625062071
9
shaft seal ring 35x47x7 a-duo
Réf. OEM 0760354773
10
RETAINING PLATE F. CS BEARING
Réf. OEM 75030085000
11
TORX INT. TETE FRAI M 5X10 8.8
Réf. OEM 0019050103
13
nut primary wheel
Réf. OEM 78030029100
14
primary wheel
Réf. OEM 78032000333
15
TIMING GEAR 18T.
Réf. OEM 78036014200
16
CLAVETTE VOLANT DIN6888-3X3,7
Réf. OEM 0888030037
17
JOINT SPY
Réf. OEM 0760142460
19
shaft seal ring 35x47x7 viton
Réf. OEM 0760354774
98
CRANKSHAFT REP.KIT 400-530 EXC
Réf. OEM 00050002309
vilebrequin, piston
