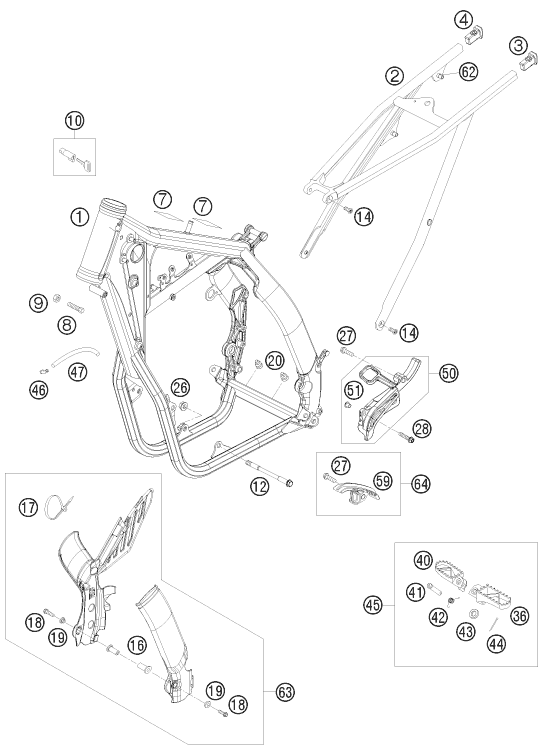

Vue éclatée – cadre
KTM 450 EXC FACTORY EDIT. EU 2011
33 pièces
1
FRAME ORANGE ''DC10''
Réf. OEM 7800300150004
2
sub frame sx '''q7'' 07
Réf. OEM 77303002000
3
SUB FRAME APPLICAT. LEFT 08
Réf. OEM 78003002010
4
SUB FRAME APPLICATION R/S 08
Réf. OEM 78003002020
7
FILM ADHESIF TRANSP.80X80MM 04
Réf. OEM 50307012000
8
VIS SPECIALE GUIDON 2000
Réf. OEM 59001037000
9
ECROU H DIN 934
Réf. OEM 0934080003
10
STEERING HEAD LOCK 08
Réf. OEM 78003035000
12
AXE INF. MOTEUR RACING
Réf. OEM 59003013000
14
FLAT HEAD SCREW M. ISA45 M8X20
Réf. OEM 0019080206S
16
ecrou borgne m5
Réf. OEM 54803092050
17
RILSAN 300/4,8MM
Réf. OEM 44011076305
18
cou.sunk scr. ah iso7380 m5x25
Réf. OEM 0738050250
19
DOUILLE PROTECTION CADRE 2003
Réf. OEM 54803092060
20
COUVERCLE
Réf. OEM 54403135000
26
ECROU AUTOBLOQUANT
Réf. OEM 54310086100
27
Vis à épaulement M8x30
Réf. OEM 0025080306
28
HH collar screw M6x35 TX30
Réf. OEM 0025060356
36
repose pied gauche 08
Réf. OEM 78003040050
40
repose pied droit 08
Réf. OEM 78003041050
41
AXE REPOSE PIED 03
Réf. OEM 54803044000
42
RESSORT
Réf. OEM 54603041000
43
RONDELLE DIN125
Réf. OEM 0125100003
44
GOUPILLE REPOSE PIED 93
Réf. OEM 0094032253
45
repose pied cplt (jeu) 09
Réf. OEM 78003040033
46
RACCORD DURITE RADIATEUR 97
Réf. OEM 50303089000
47
HOSE EPA D-6/10 L-2000MM
Réf. OEM 78015019000
50
CHAIN SPR. COV. 450/525 EXC-F
Réf. OEM 78003096000
51
DOUILLE ENTRETOISE D.FIXATION
Réf. OEM 58314060050
59
Chain sliding piece, bottom
Réf. OEM 77303053000
62
BLIND RIVET NUT EM6-60LF/HX
Réf. OEM 77303139000
63
protections de cadre ktm 2008-2011 noir
Réf. OEM 77303094100
64
guide chaine supp. ''07-'11
Réf. OEM 77303053010
cadre
