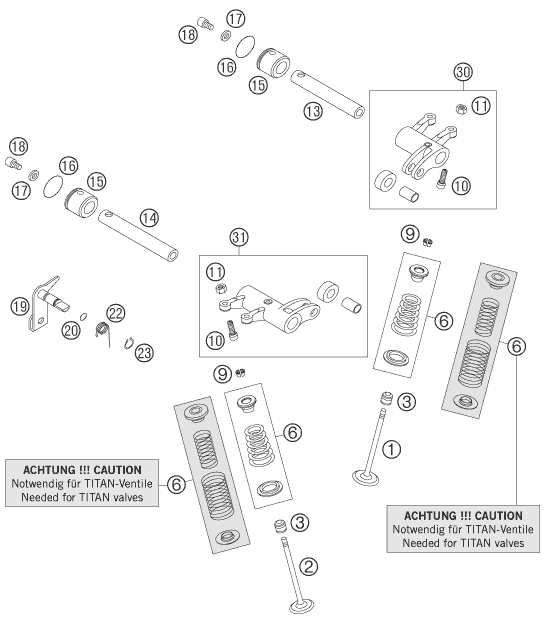

Vue éclatée – mécanisme de commande
KTM 450 SMR EU 2004
19 pièces
1
SOUPAPE ADMIS. D35MM TITAN 03, 450 SX
Réf. OEM 59436030000
2
soupape echap d=30mm titan 03, 450 sx
Réf. OEM 59436031000
3
JT SOUPAPE ECH.ADD. 400/520
Réf. OEM 59036027000
6
JEU RESSORTS DE SOUP. CPL. 04
Réf. OEM 59436128044
9
demi coupelle soupape 400/520
Réf. OEM 59036033000
10
ecrou de reglage m6x0
Réf. OEM 59036062000
11
ecrou de culbuteur 400/520 00
Réf. OEM 59036062100
13
axe int.culb.add. 400/520-59036056000
Réf. OEM 59036056000
14
arbre culbuteur echappement-59036057000
Réf. OEM 59036057000
15
douille axe culbuteur 4t 00
Réf. OEM 59036061095
16
joint thorique 0770191016
Réf. OEM 0770191016
17
disque alu 5
Réf. OEM 59036060010
18
VIS CHC DIN 912
Réf. OEM 0912050083
19
leve soupape racing
Réf. OEM 59036050000
20
joint torique 0770051016
Réf. OEM 0770051016
22
dekohebelfeder
Réf. OEM 59036059000
23
fusible din0471- 8x0,8-0471080000
Réf. OEM 0471080000
30
culbuteur adm. kpl-59036060144
Réf. OEM 59036060144
31
culbuteur echap. kpl 03-59036061144
Réf. OEM 59036061144
mécanisme de commande
