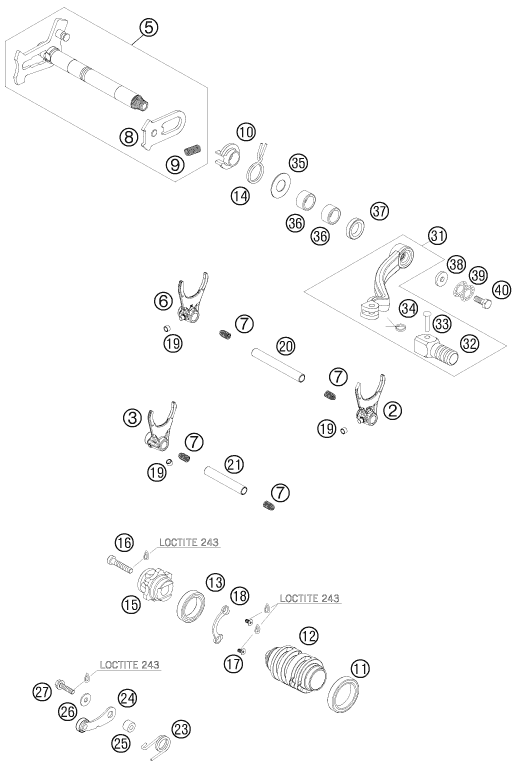

Vue éclatée – mécanisme de sélection
KTM 450 SMR EU 2009
34 pièces
2
SHIFTING FORK 2ND/4TH GEAR
Réf. OEM 77334002100
3
shifting fork 3rd/5th gear 03
Réf. OEM 77334003100
5
SHIFT SHAFT CPL. 07
Réf. OEM 77334005044
6
shifting fork 1st.gear
Réf. OEM 77334001100
7
RESSORT
Réf. OEM 58038023200
8
TÔLE DE SEL.SIMPLE CPL.
Réf. OEM 54634008044
9
RESSORT
Réf. OEM 56534013100
10
RESSORT D.GUIDAGE
Réf. OEM 54634020000
11
ball bearing 61806
Réf. OEM 0625061806
12
shift roller 5g 08
Réf. OEM 77334012100
13
BALL BEARING 6805 C3 JR
Réf. OEM 0625618052
14
RESSORT DE RAPPEL 03
Réf. OEM 54834014000
15
shift locating drum cpl.
Réf. OEM 77334015000
16
AH SCREW DIN6912 M6X30 8.8
Réf. OEM 0012060303
17
TORX INT. TETE FRAI M 5X10 8.8
Réf. OEM 0019050103
18
bushing retaining plate 77334090000
Réf. OEM 77334090000
19
teton de fourchette 3/5 eme
Réf. OEM 50334018100
20
shift rail
Réf. OEM 77334020000
21
front shift rail
Réf. OEM 77334019000
23
RESSORT SELECTION 03
Réf. OEM 60034023000
24
LOCATING LEVER CPL. 08
Réf. OEM 50334024144
25
ENTRETOISE SELECTEUR 250/360 9
Réf. OEM 54634052300
26
RONDELLE DIN 9021
Réf. OEM 0021050003
27
hh collar screw m5x20 tx30
Réf. OEM 0025050206
31
selecteur kpl. 2-takt 2001
Réf. OEM 54734031000
32
embout selecteur 250 90/99
Réf. OEM 54634131000
33
axe selecteur 250/380 90/99
Réf. OEM 54634031050
34
ressort 54634032100
Réf. OEM 54634032100
35
RONDELLE
Réf. OEM 54634050000
36
ROUL.AIGUILLES
Réf. OEM 54632095000
37
JOINT SPY
Réf. OEM 0760142460
38
rondelle 6,4x17x3
Réf. OEM 50232050001
39
RONDELLE
Réf. OEM 50233041000
40
VIS SPÉCIALE M6X16 SW-8 10.9
Réf. OEM 59009062016
mécanisme de sélection
