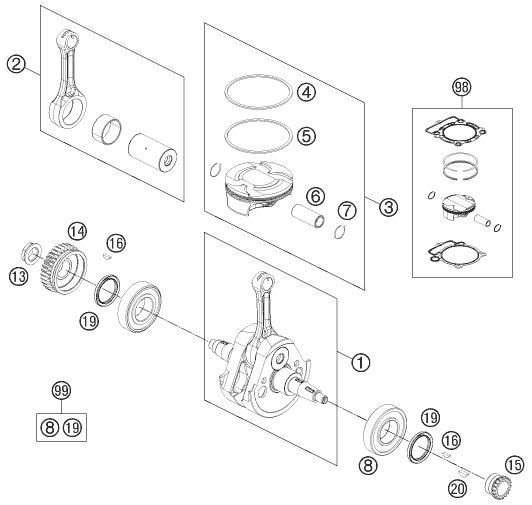

Vue éclatée – vilebrequin, piston
KTM 450 SMR EU 2013
18 pièces
1
crankshaft cpl. 78930018000
Réf. OEM 78930018000
2
con. rod. rep. kit 78930015044
Réf. OEM 78930015044
3
PISTON I D-95MM
Réf. OEM 78930007000 I
3
PISTON II D-95MM
Réf. OEM 78930007000 II
4
compression ring 78930030000
Réf. OEM 78930030000
5
oil scraper ring
Réf. OEM 78930032000
6
piston pin 78930033000
Réf. OEM 78930033000
7
circlip 78930074000
Réf. OEM 78930074000
8
ball bearing 6207 tm-sx07e 39
Réf. OEM 0625062071
13
NUT PRIMARY WHEEL M20X1,5
Réf. OEM 78030029200
14
primary gear-78132000032
Réf. OEM 78132000032
15
TIMING GEAR 18T.
Réf. OEM 78036014200
16
CLAVETTE VOLANT DIN6888-3X3,7
Réf. OEM 0888030037
19
shaft seal ring 35x47x7 viton
Réf. OEM 0760354774
20
CLAVETTE VOLANT DIN6888-3X5X13
Réf. OEM 0888030050
98
PISTON KIT GR.I 450 SX-F 13-14
Réf. OEM 00050000218
98
PISTON KIT GR.II 450 SX-F13-14
Réf. OEM 00050000219
99
CRANKSHAFT REP. KIT 450 SX-F13
Réf. OEM 00050002310
vilebrequin, piston
