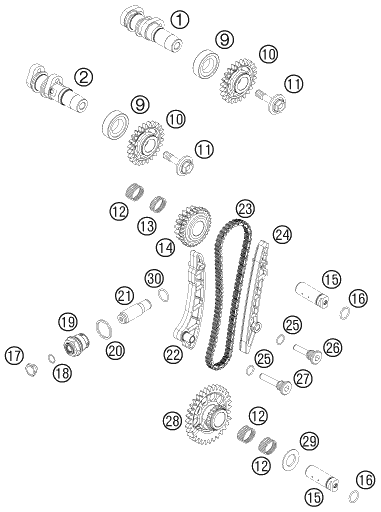

Vue éclatée – commande de distribution
KTM 450 SX ATV EU 2010
24 pièces
1
camshaft intake 77336009300
Réf. OEM 77336009300
2
camshaft exhaust cpl.
Réf. OEM 77336010444
9
cyl.roll bearing rnu203etvp2
Réf. OEM 0402174012
10
camshaft gear 07
Réf. OEM 77336011000
11
screw mw m10-1,0x38
Réf. OEM 77336076100
12
needle bear k 18x22x13
Réf. OEM 0405182213
13
cage a aiguilles k 18x22x10 02
Réf. OEM 0405182210
14
double gear w.cpl. z18/z30 07
Réf. OEM 77336070177
15
axle for timing valve 06
Réf. OEM 77336075100
16
O-RING 15,00X1,80
Réf. OEM 0770015018
17
holding bolt
Réf. OEM 77336008010
18
JOINT TORI. 10,00X1,00 NBR70SH
Réf. OEM 0770010010
19
HOLDING BOLT M24X1,5
Réf. OEM 77336008000
20
JOINT CUIVRE DIN7603 A24X29X2
Réf. OEM 0603242920
21
TENDEUR CHAINE HYD. 05
Réf. OEM 77036003000
22
tensioner rail cpl. 07
Réf. OEM 77336002177
23
timing chain 07
Réf. OEM 77336013100
24
guide rail 07
Réf. OEM 77336001100
25
o-ring 12,00x1,50 nbr
Réf. OEM 0770012015
26
bushing screw 77336091000
Réf. OEM 77336091000
27
bushing screw 77336091100
Réf. OEM 77336091100
28
balancer gear
Réf. OEM 77330057200
29
stop disc 18/32/1,4/2,7
Réf. OEM 77330058000
30
JOINT THORIQUE
Réf. OEM 0770180020
commande de distribution
