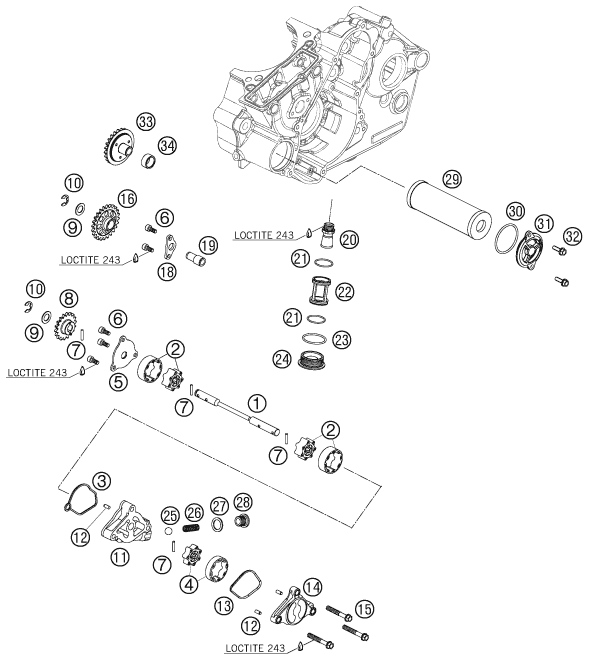

Vue éclatée – système de lubrification
KTM 450 SX ATV EU 2010
33 pièces
1
OIL PUMP SHAFT
Réf. OEM 83538002000
2
suction pump cpl.-77338107100
Réf. OEM 77338107100
3
gasket pressure pump case
Réf. OEM 77338012000
4
pressure pump peek d=9mm
Réf. OEM 77338207100
5
pump cover 07
Réf. OEM 77338004100
6
vis pompe a eau
Réf. OEM 0912050123
7
needle roller din5402 3x15,8
Réf. OEM 0402031580
8
oil pump gear 18-t
Réf. OEM 77338001100
9
washer 10,2x18x1
Réf. OEM 77338023000
10
clips 0799080000
Réf. OEM 0799080000
11
pressure pump case
Réf. OEM 77338010100
12
ROULEAU DIN5402 NRB 4X 9
Réf. OEM 0402040980
13
gasket pressure pump cover
Réf. OEM 77338112000
14
pressure pump cover
Réf. OEM 77338013100
15
Vis a épaulement 6 pans M6x40
Réf. OEM 0025060406
16
oilpump idler gear 24-t.
Réf. OEM 77338000150
18
lock washer bearing bolt
Réf. OEM 77338061050
19
bearing bolt 77338061000
Réf. OEM 77338061000
20
oil intake snorkel
Réf. OEM 77338022000
21
o-ring 23,00x1,50 nbr 70
Réf. OEM 0770023015
22
oil screen cpl. 77338016100
Réf. OEM 77338016100
23
o-ring 30x2,0 fpm
Réf. OEM 0770300020
24
plug screw
Réf. OEM 77338019100
25
bille d=10 din 5401
Réf. OEM 0401100000
26
coil spring
Réf. OEM 77338026100
27
joint 14x20x1,5 lc8 2002
Réf. OEM 0603142016
28
vis capuchon m14x1,5 alu isk
Réf. OEM 60038033050
29
oil filter
Réf. OEM 83538005000
30
jt thorique 40x2
Réf. OEM 0770400025
31
oil filter cover
Réf. OEM 75038041200
32
HH collar screw M5x16 TX30
Réf. OEM 0025050166
33
CENTRIFUGALABSORBER CPL.
Réf. OEM 83530080100
34
NEEDLE SLEEVE HK 1414L RS
Réf. OEM 0618142014
système de lubrification
